UNTERFLUR ROLLLADENABDECKUNGEN
Rolloabdeckungen mit Ausrollsystem unter der Wasseroberfläche
Unterflur Rolloabdeckungen für Ihren Pool

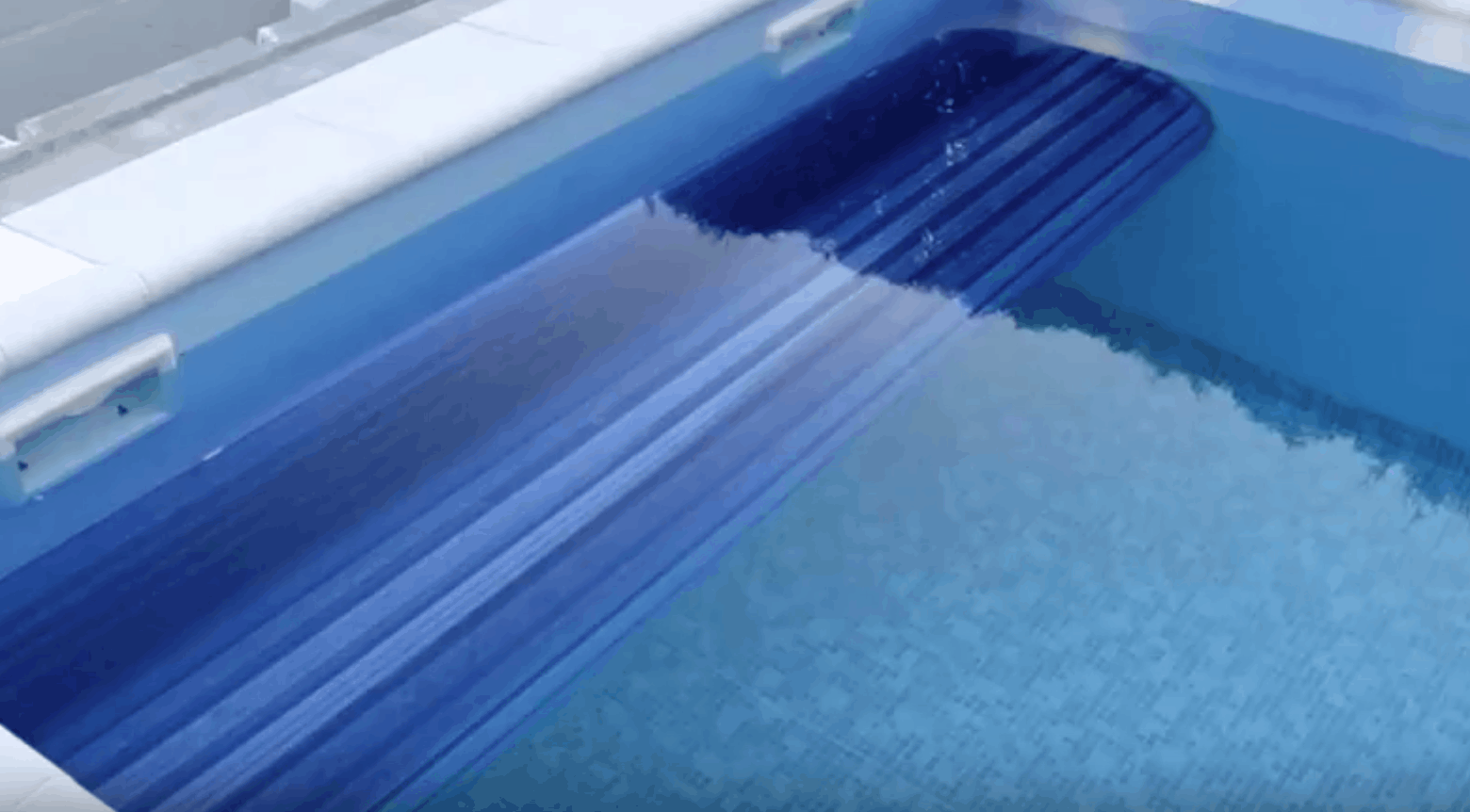

Mit einer unter der Wasseroberfläche verbauten Unterfluranlage bieten wir Ihnen eine elegante Variante Ihren Pool vor Schmutz und Wärmeverlust zu schützen. Die komplette Unterflur Rollladenabdeckung wird quasi unsichtbar unter Wasser installiert und mit einem Rohrmotor ein- und ausgerollt.
Unterflur Unterwasser Rohrmotor
Unterwasser Rohrmotor, eine wasserdichte Lösung:
Die Unterwasser-Rohrmotorlösung kann sowohl in neue, wie auch in bestehende becken eingebaut werden.
Eine Wanddurchführung und ein Motorschacht mit wasserdichter Abdeckung entfällt, wodurch sich auch die Baukosten reduzieren, bei gleichzeitiger Erhöhung der Möglichkeiten.
Ein Einbau ist einfach und daher auch in Eigenmontage möglich.
Diese Variante kann für nahezu alle Unterflur-Einbauvarianten verwendet werden.
Modernste Antriebstechnik der neuesten Generation.
Es stehen Antriebsvarianten zur Verfügung 180 Nm und 450 Nm Antriebsleistung
- 24 Volt Gleichstrom
- Programmierung der Endpositionen über 3 Tasten
- Ständige Kommunikation zwischen Motor & Steuerung
- Die End-Positionen werden in einem EPROM gespeichert und können somit nicht verlaufen!
- Konstante Drehzahl (Regelung über Feed Forward)
- Softstart und Softstop Funktion
- Überlastungsschutz

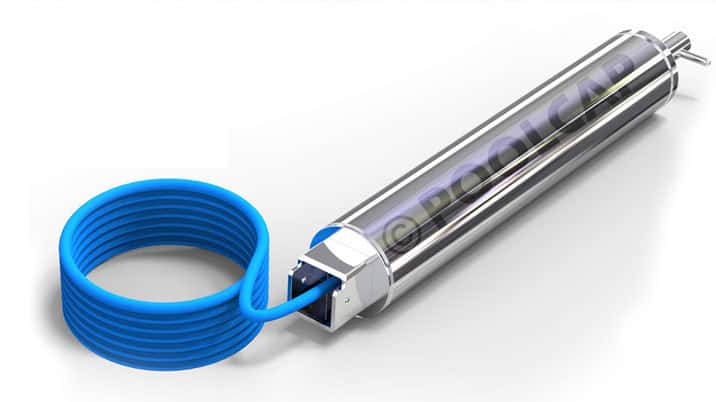

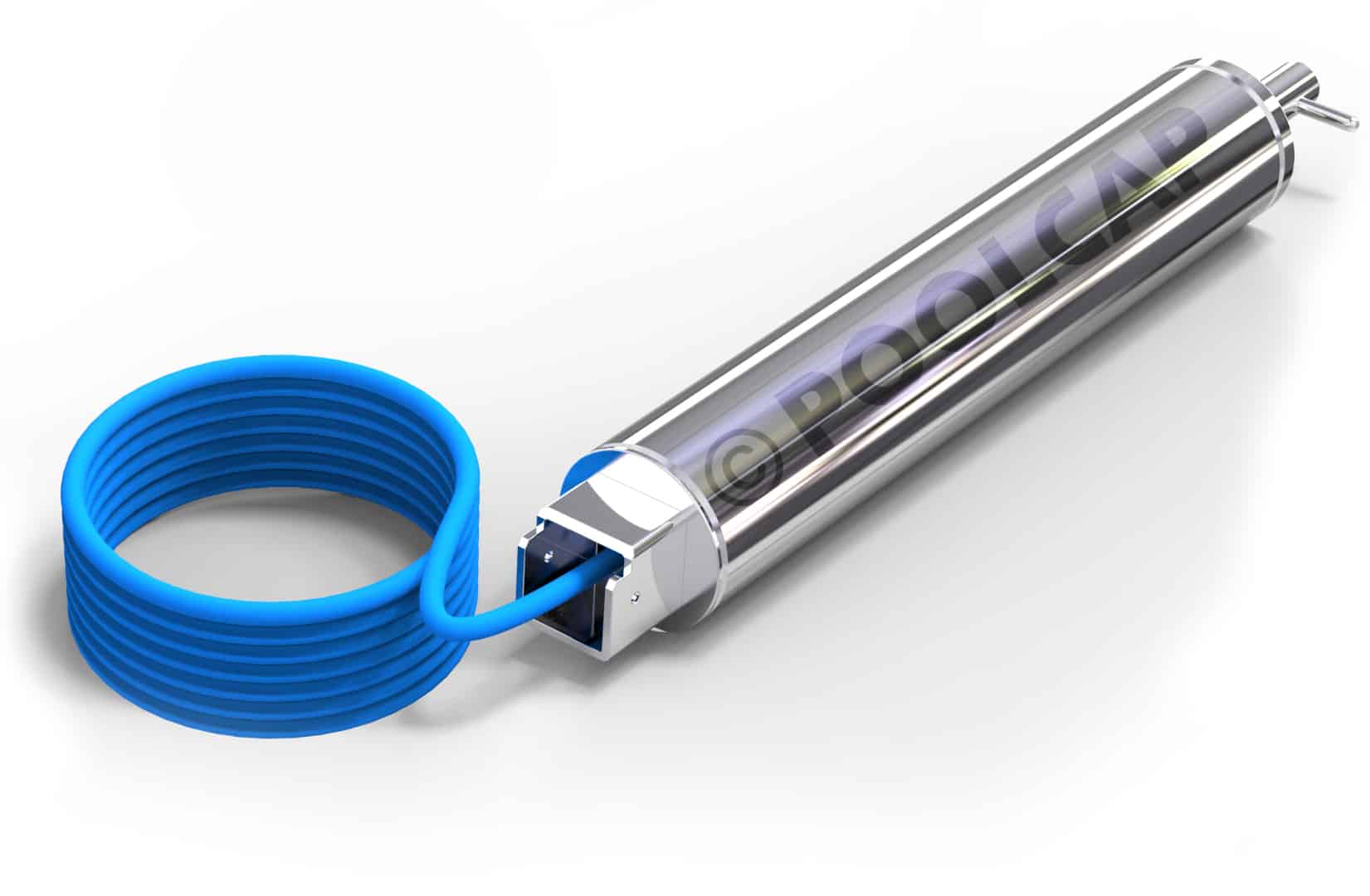

Unterwasserantriebe

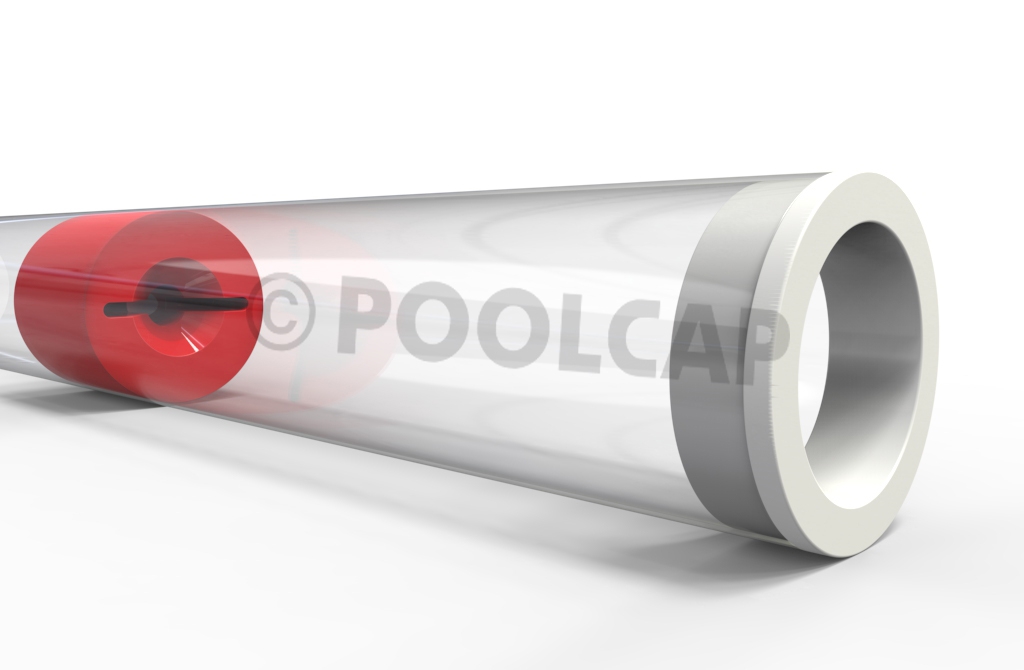

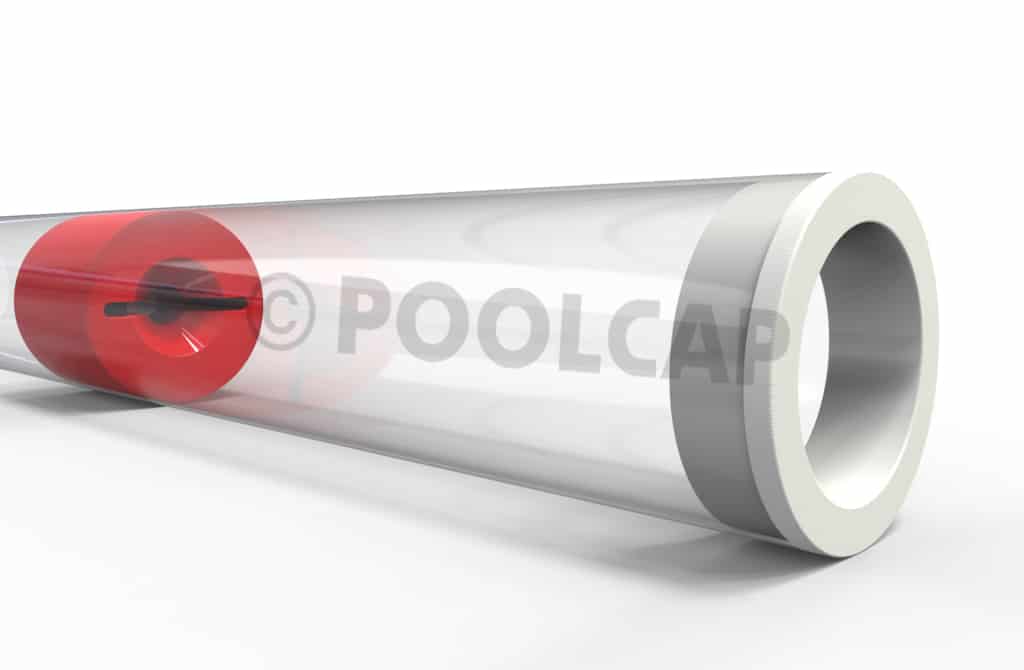

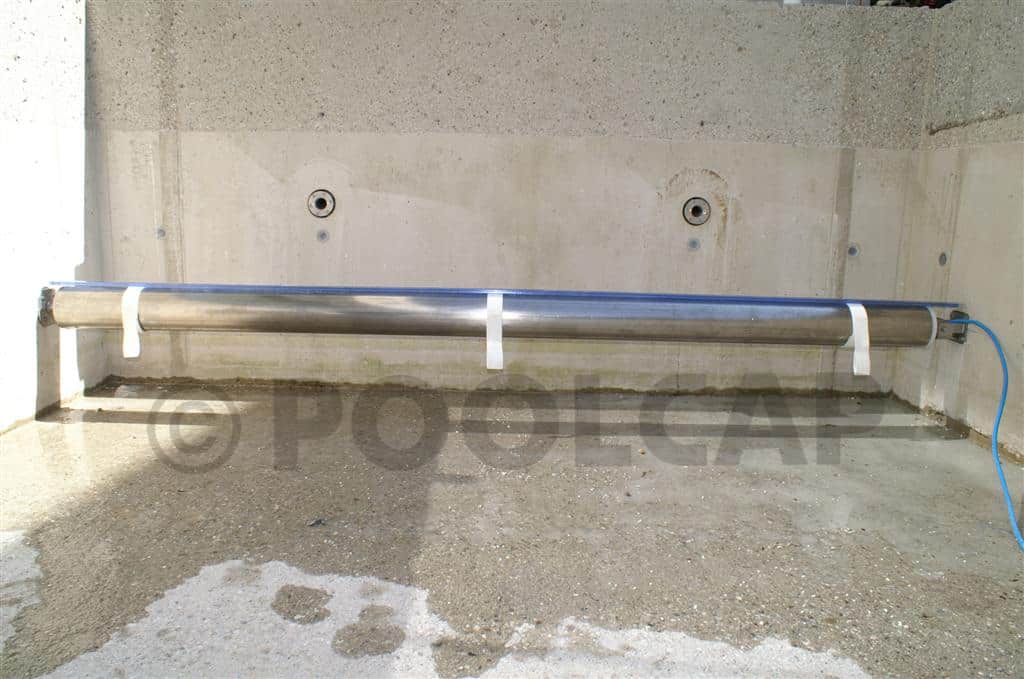

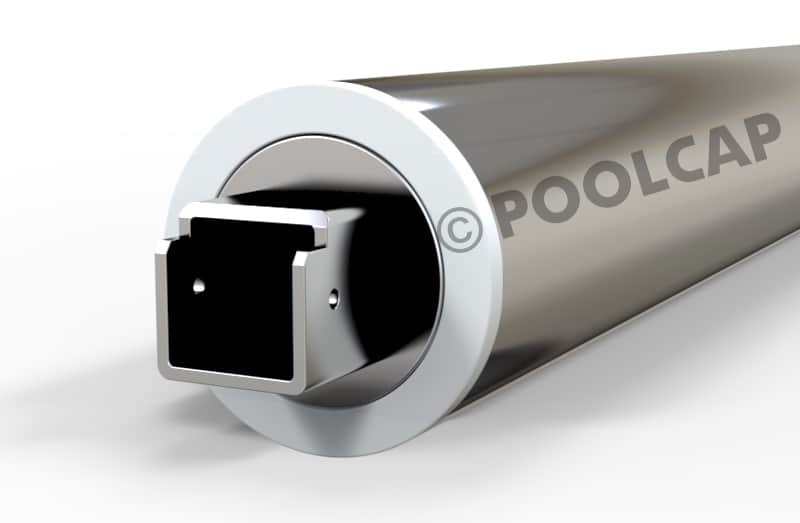

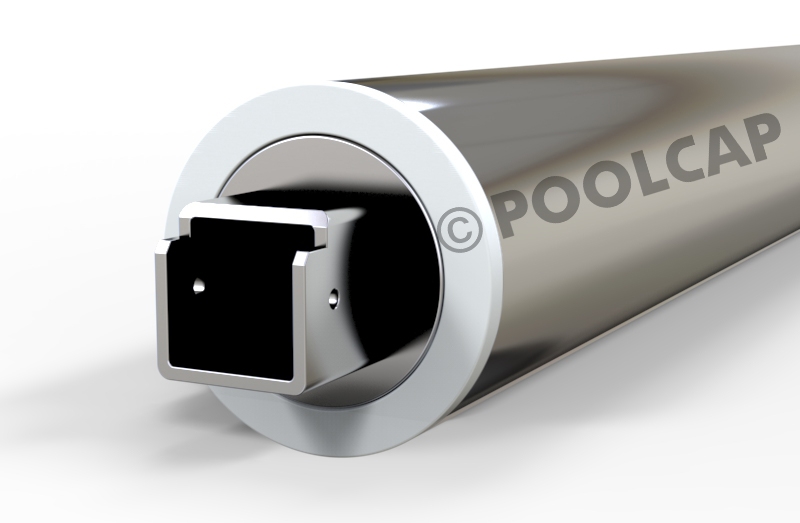

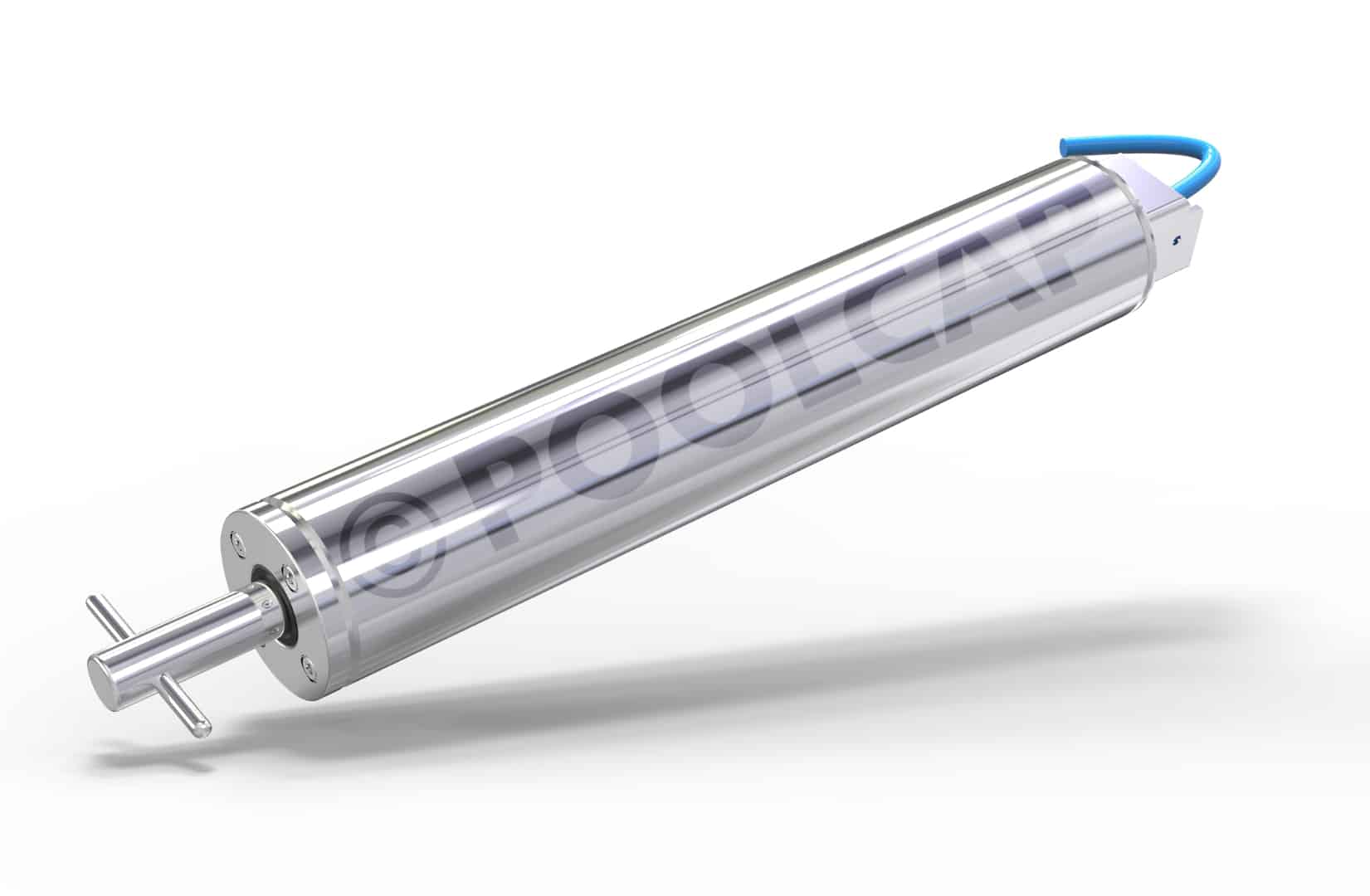

Der absolut wasserdichte Edelstahl V4A Antrieb sitzt direkt in der Wickelwelle aus V4A. Der Antrieb ist eine eigene Einheit die in die Welle einfach nur eingeschoben wird.
Die Antriebsmotoren gibt es mit 180 Nm und 450 Nm. Verschiedene Edelstahl V4A Wickel-Wellendurchmesser von 139 mm bis 254 mm, zugehörige Lagerungen von Standard bis Heavy.
Die einzusetzende Kombination ist abhängig von der Rollladendimension und der Einbautiefe.

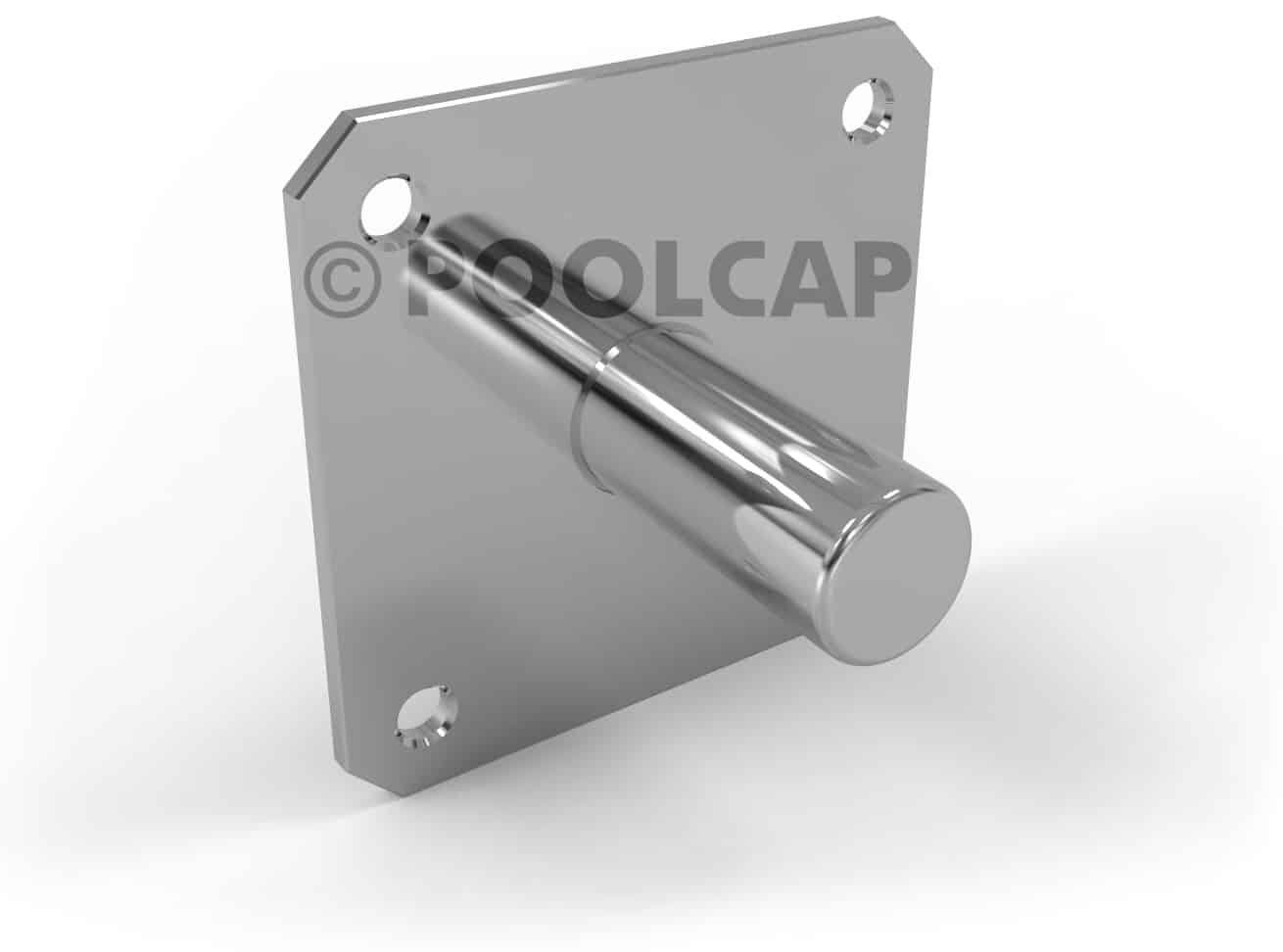

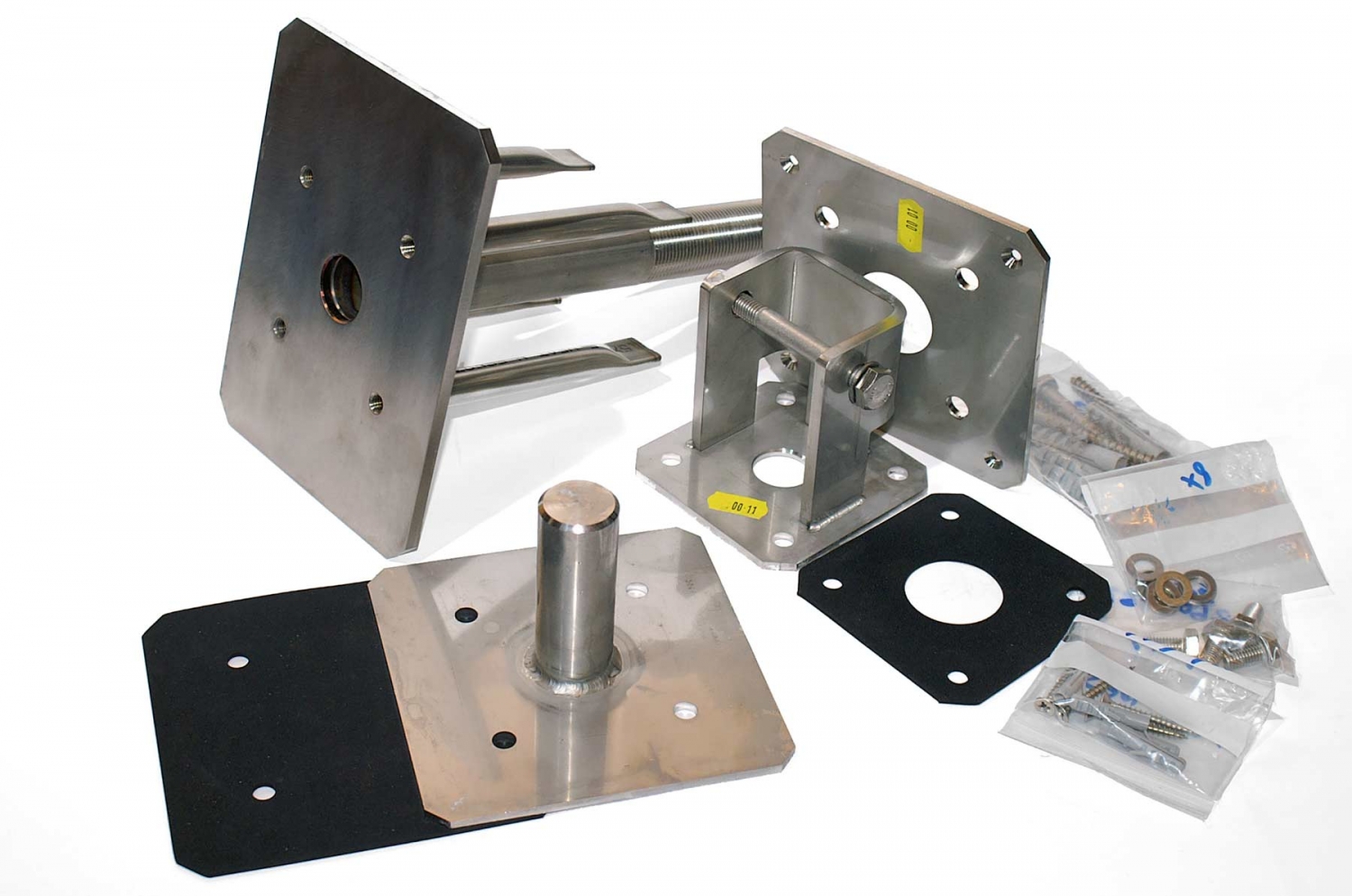

Verschiedene Einbausätze sind lieferbar (V4A):
-
für Betonbecken (vorab lieferbar zum Einbetonieren)
-
für Edelstahl- und Kunststoffbecken
-
für Styropor-Hohlkammersteine, bzw. gemauerte Becken
(vorab lieferbar zum Einbetonieren) -

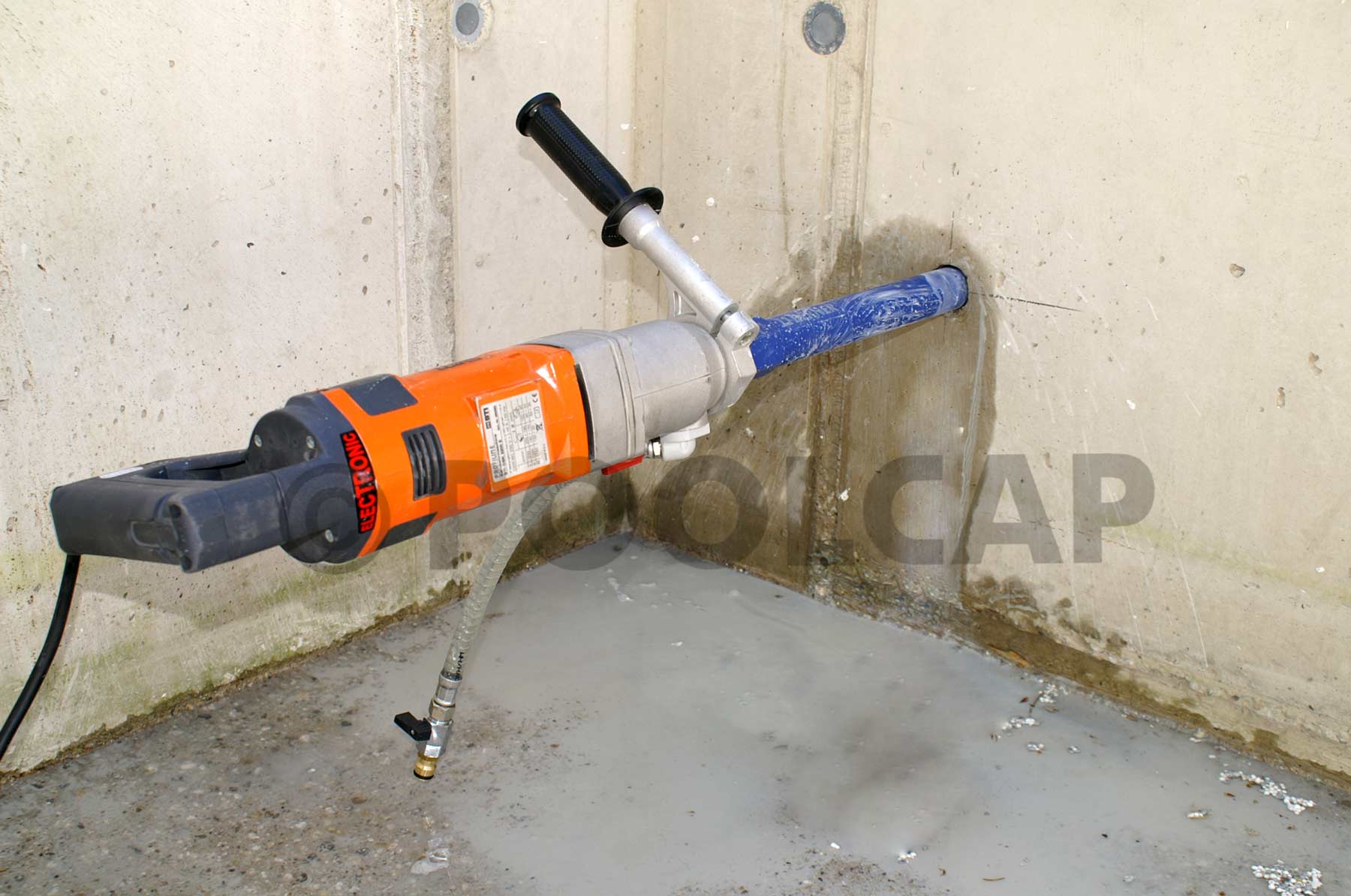

zum nachträglichen Kernlochbohren

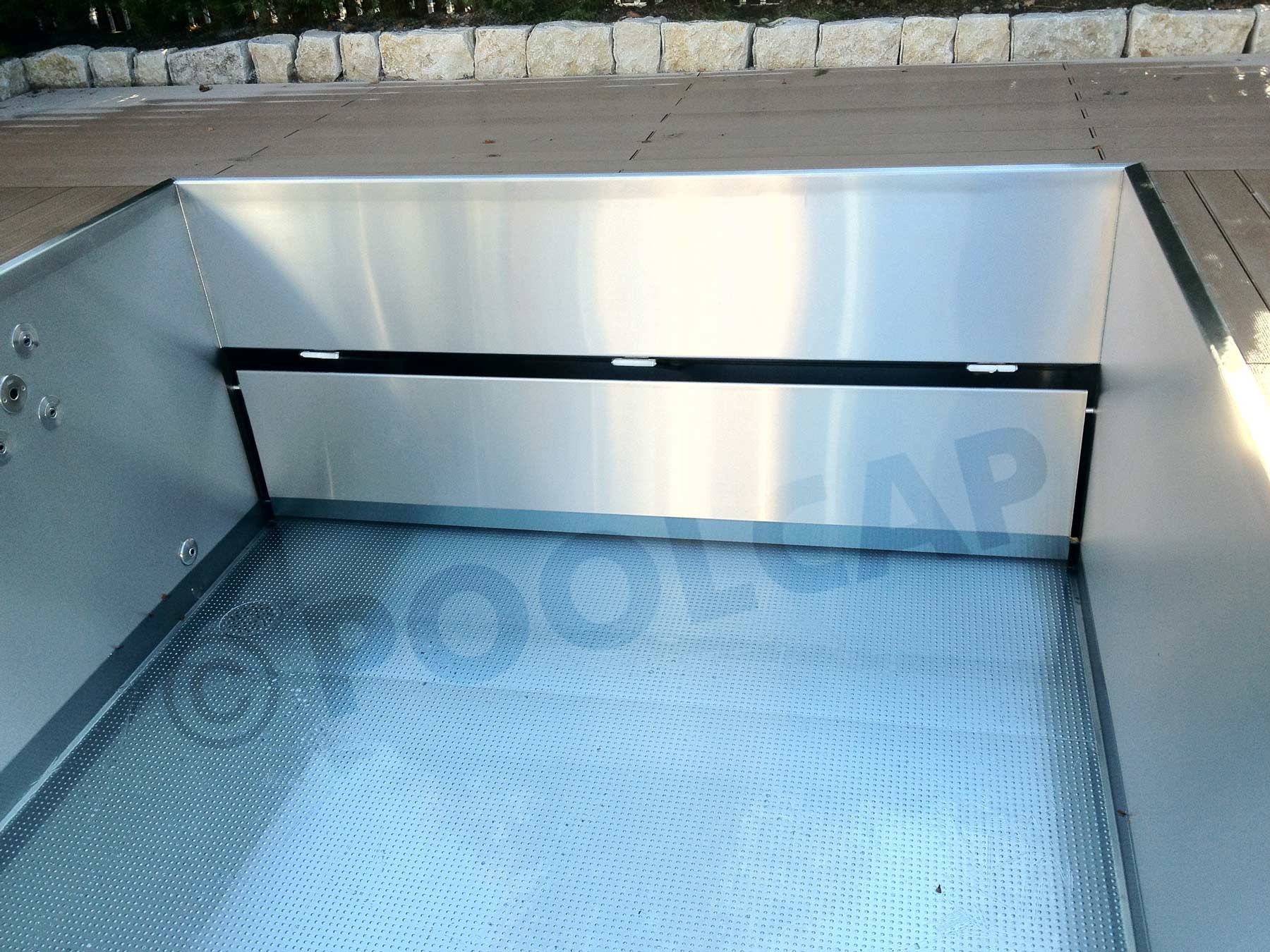

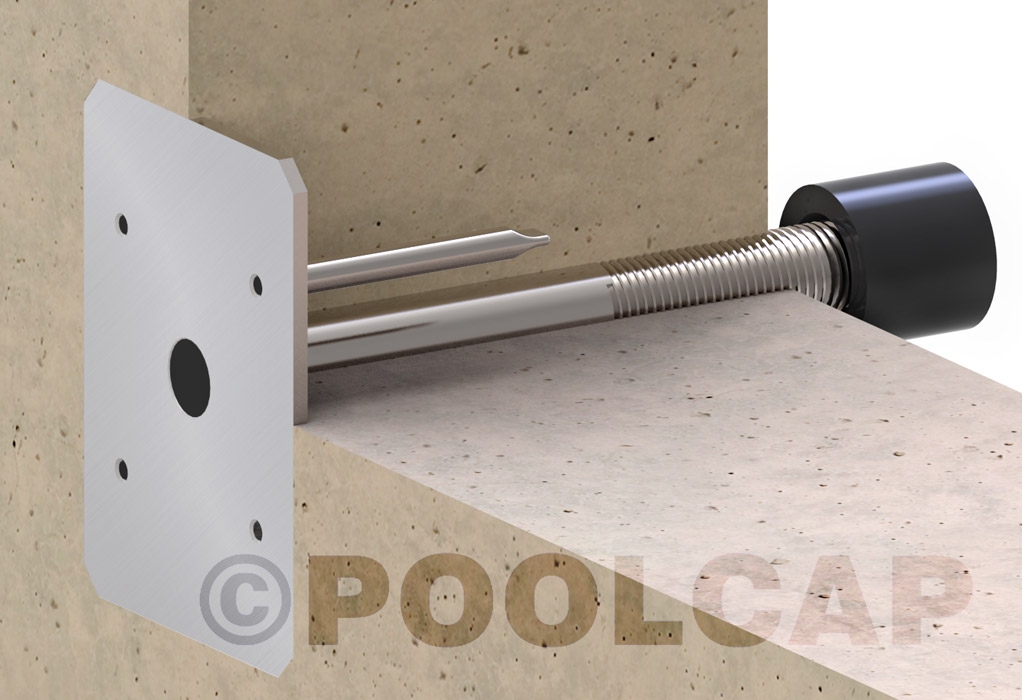

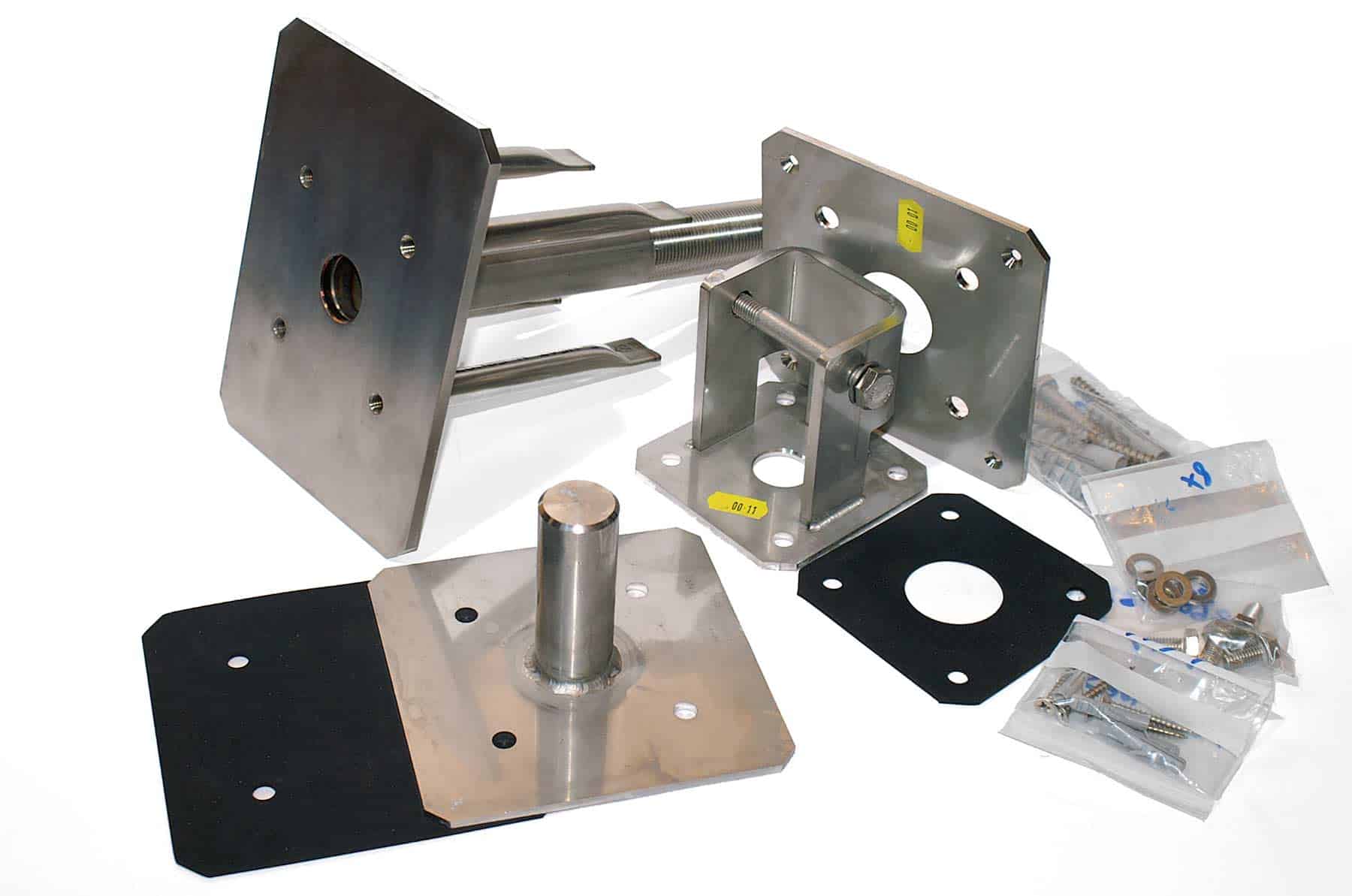

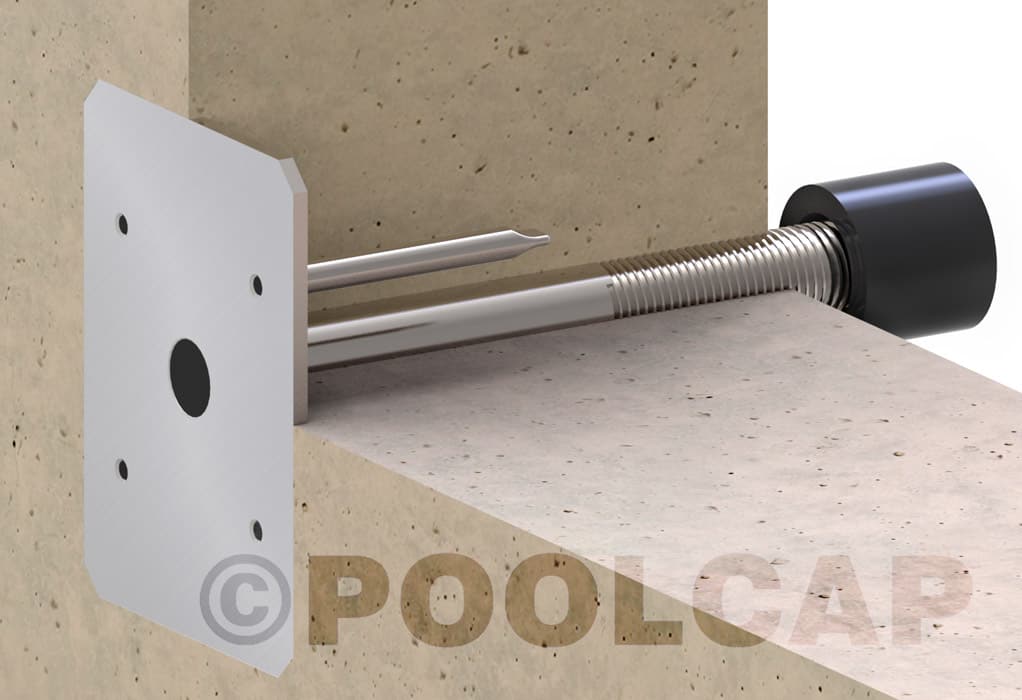

V4A Eingussteil zum vorab Einbetonieren:
-
Ihr Planungsvorteil! Die professionelle Vorbereitung für Ihre Rolloabdeckung.
-
1 oder auch 2 Eingussteile aus V4A Edelstahl werden beim Betonieren Ihres Pools direkt mit einbetoniert. Ein sofortiger Einbau der Abdeckung ist nicht erforderlich und kann jederzeit nachträglich erfolgen.
-
Entscheidend ist das der Pool auf diese Weise bestens für einen Einbau einer Rolloabdeckung vorbereitet ist

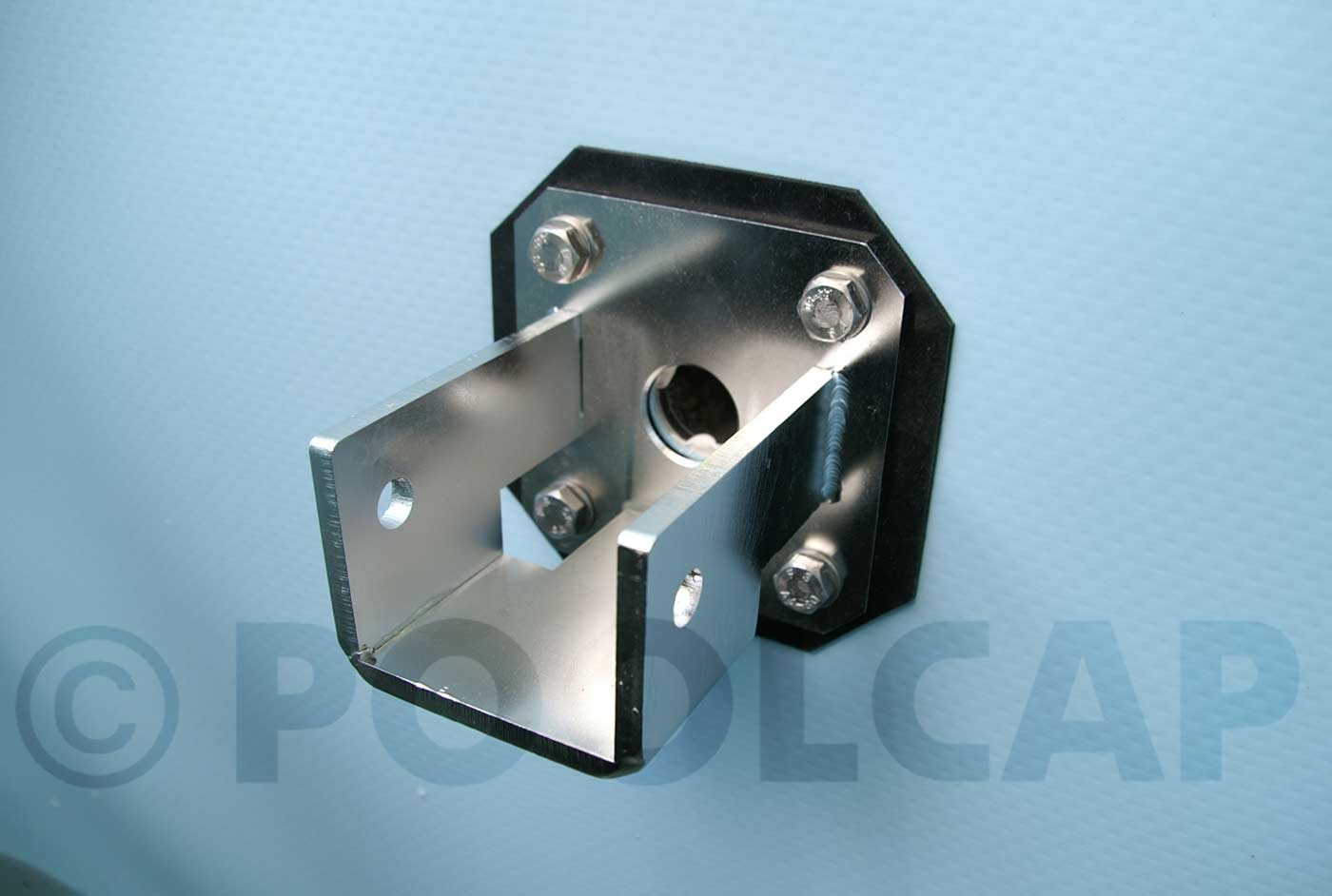

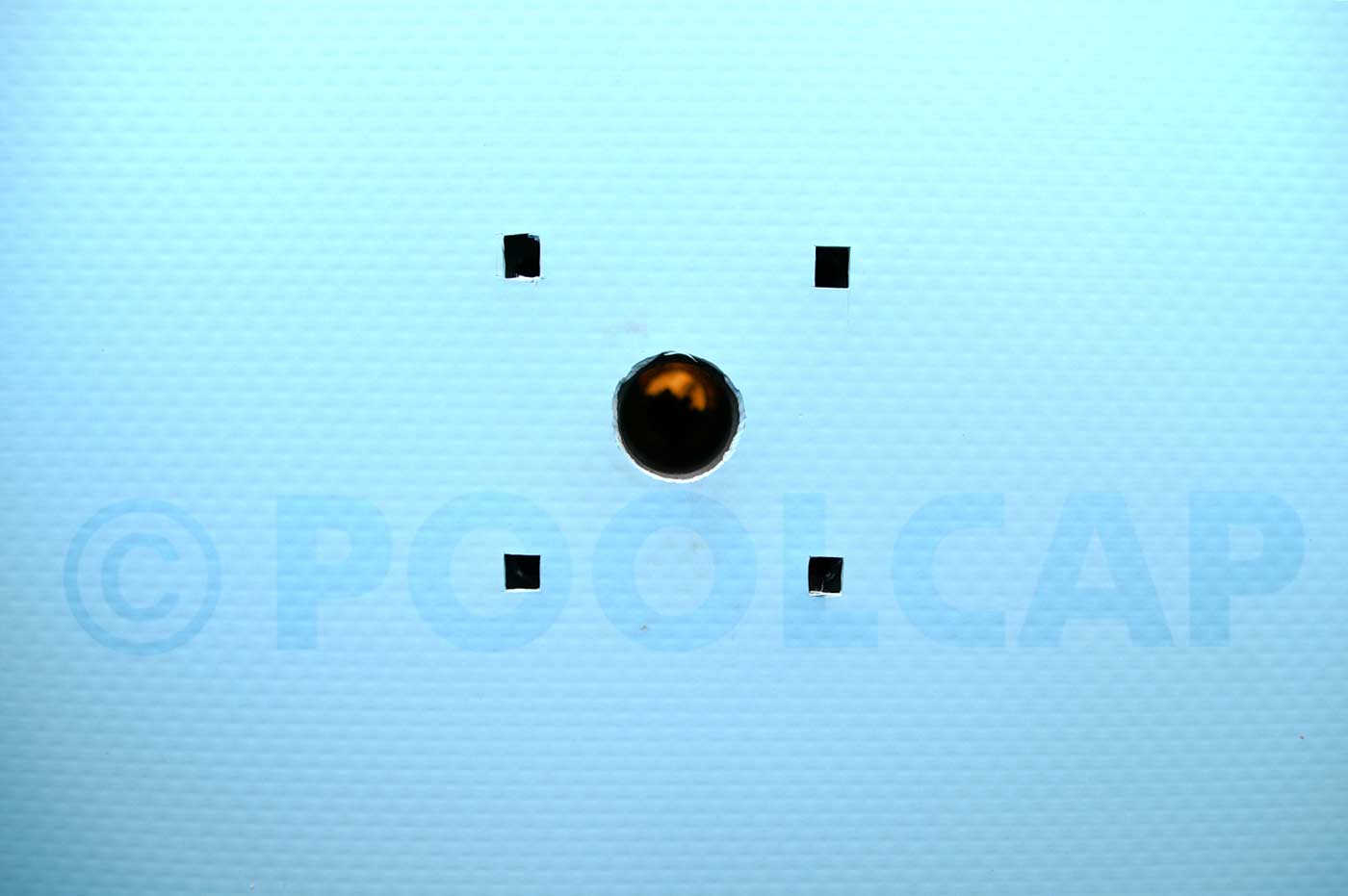

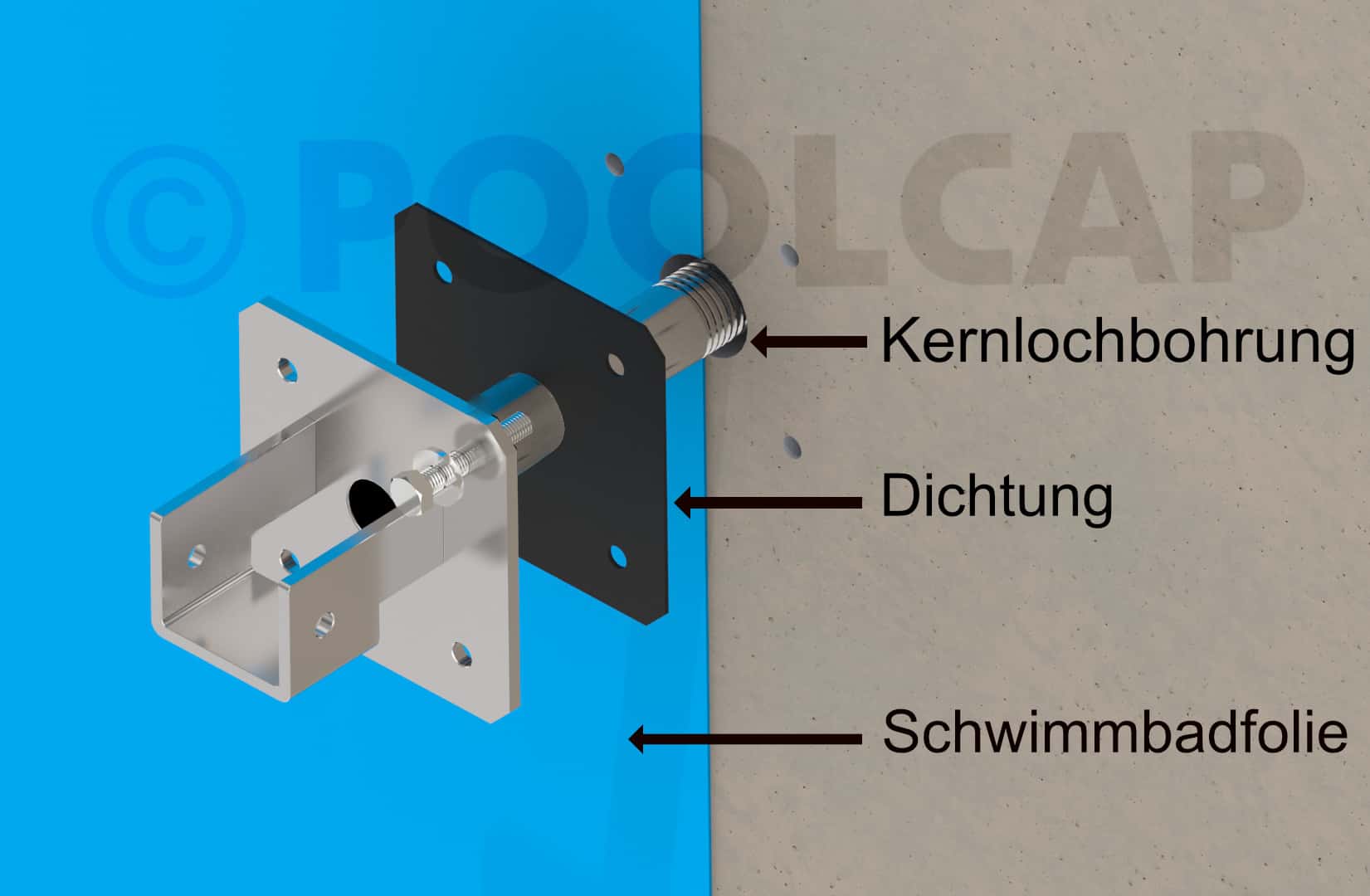

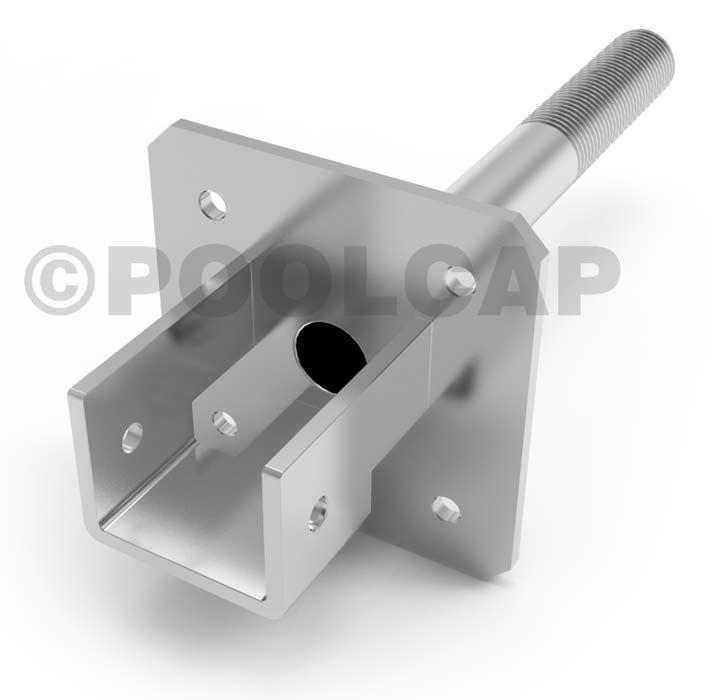

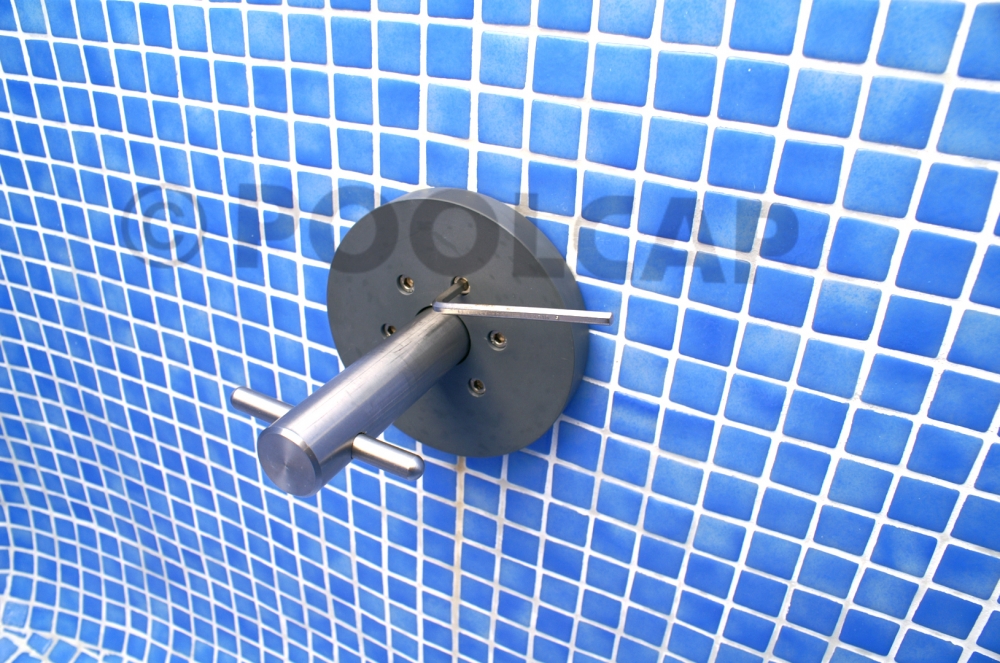

V4A Einbausatz Motorseite bei nachträglichen Kernlochbohrungen:

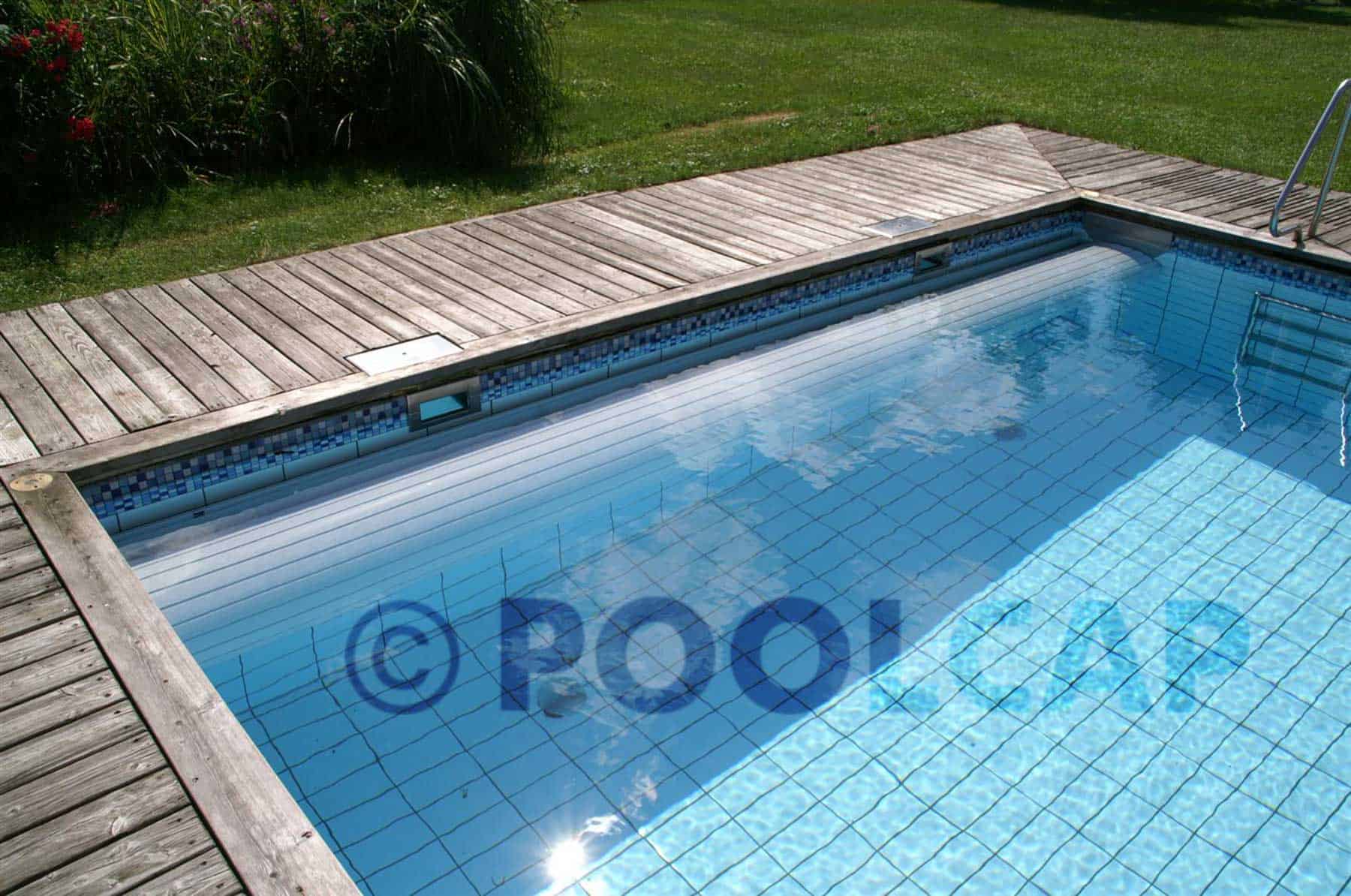

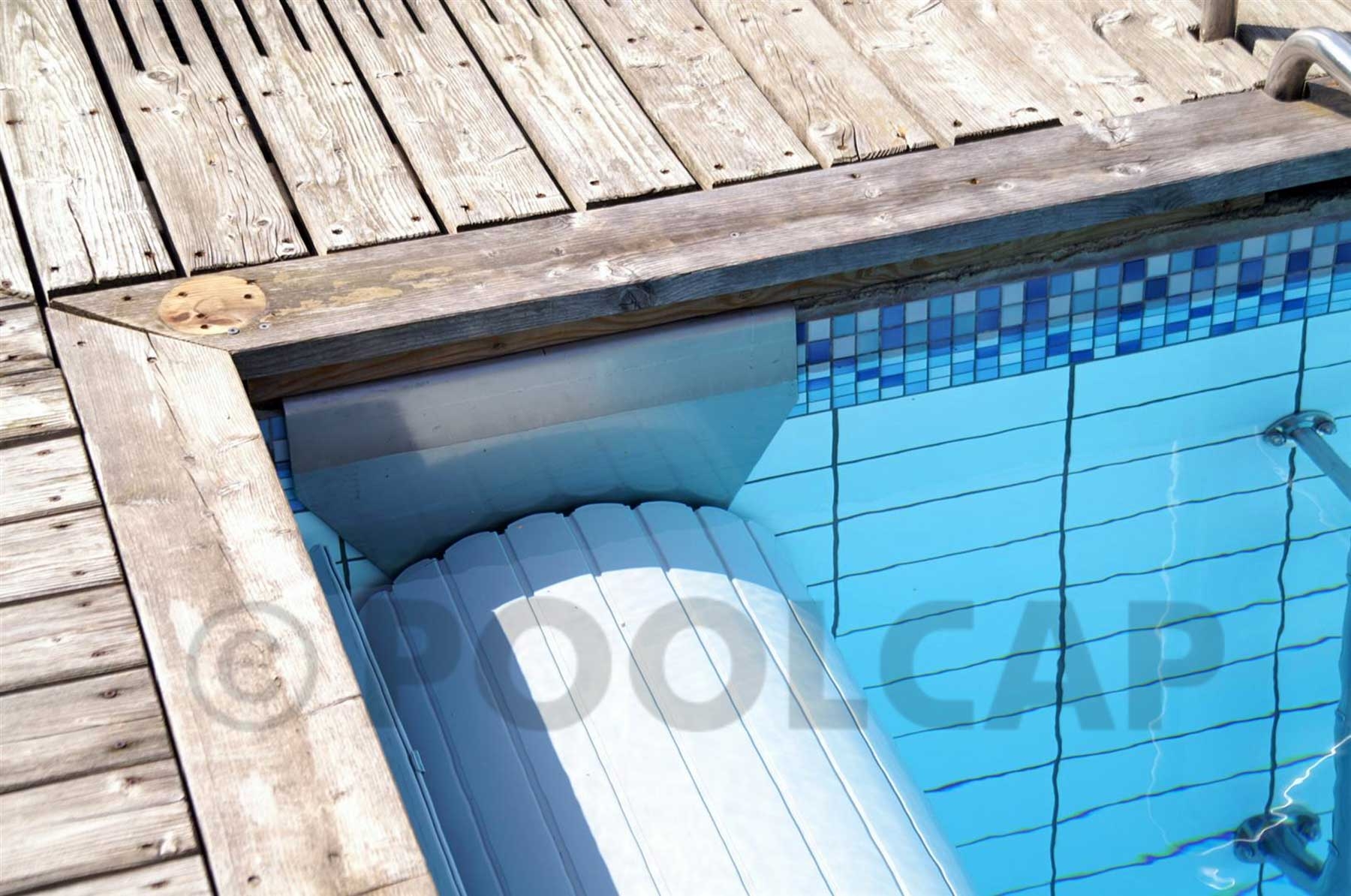

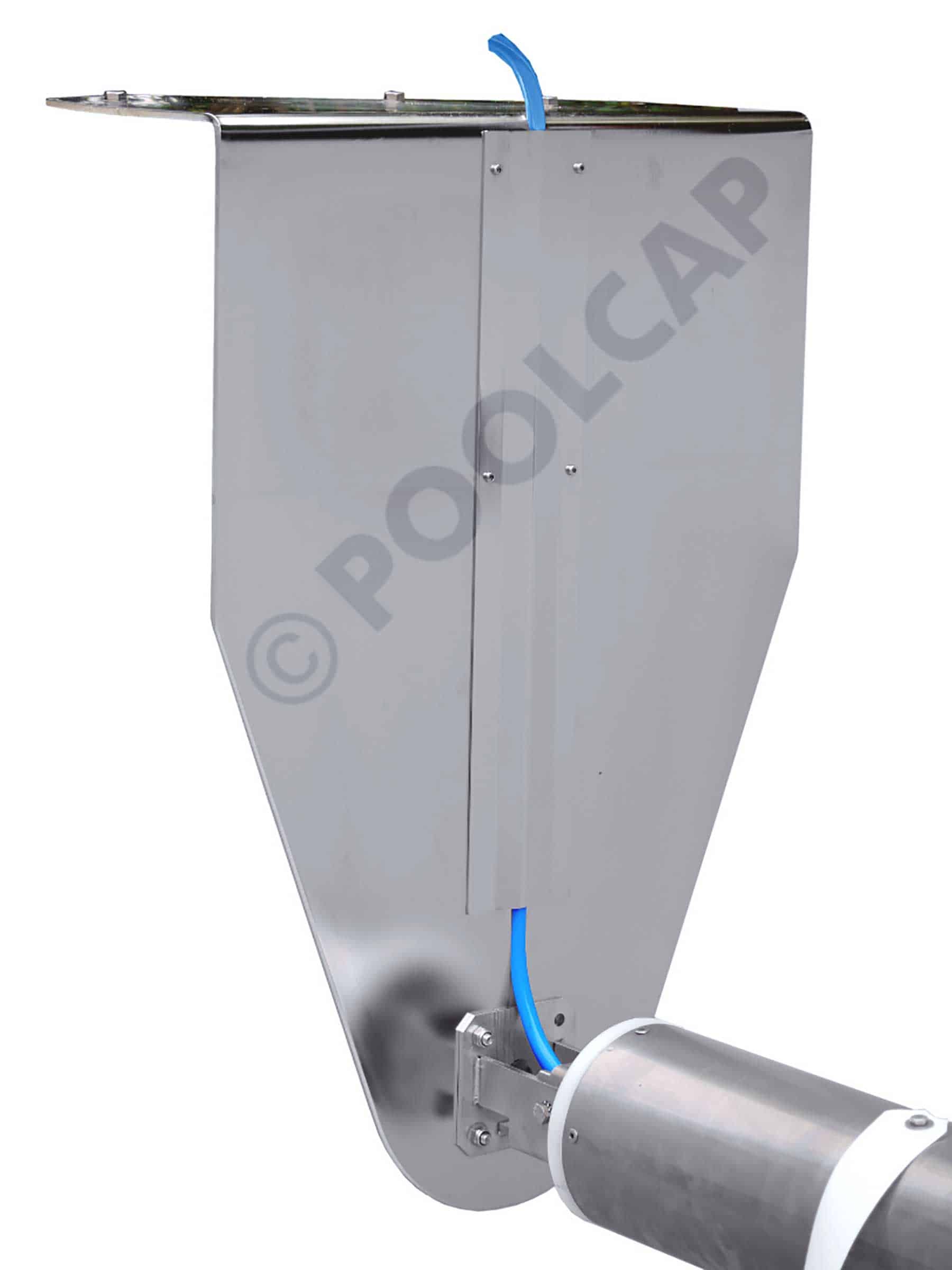

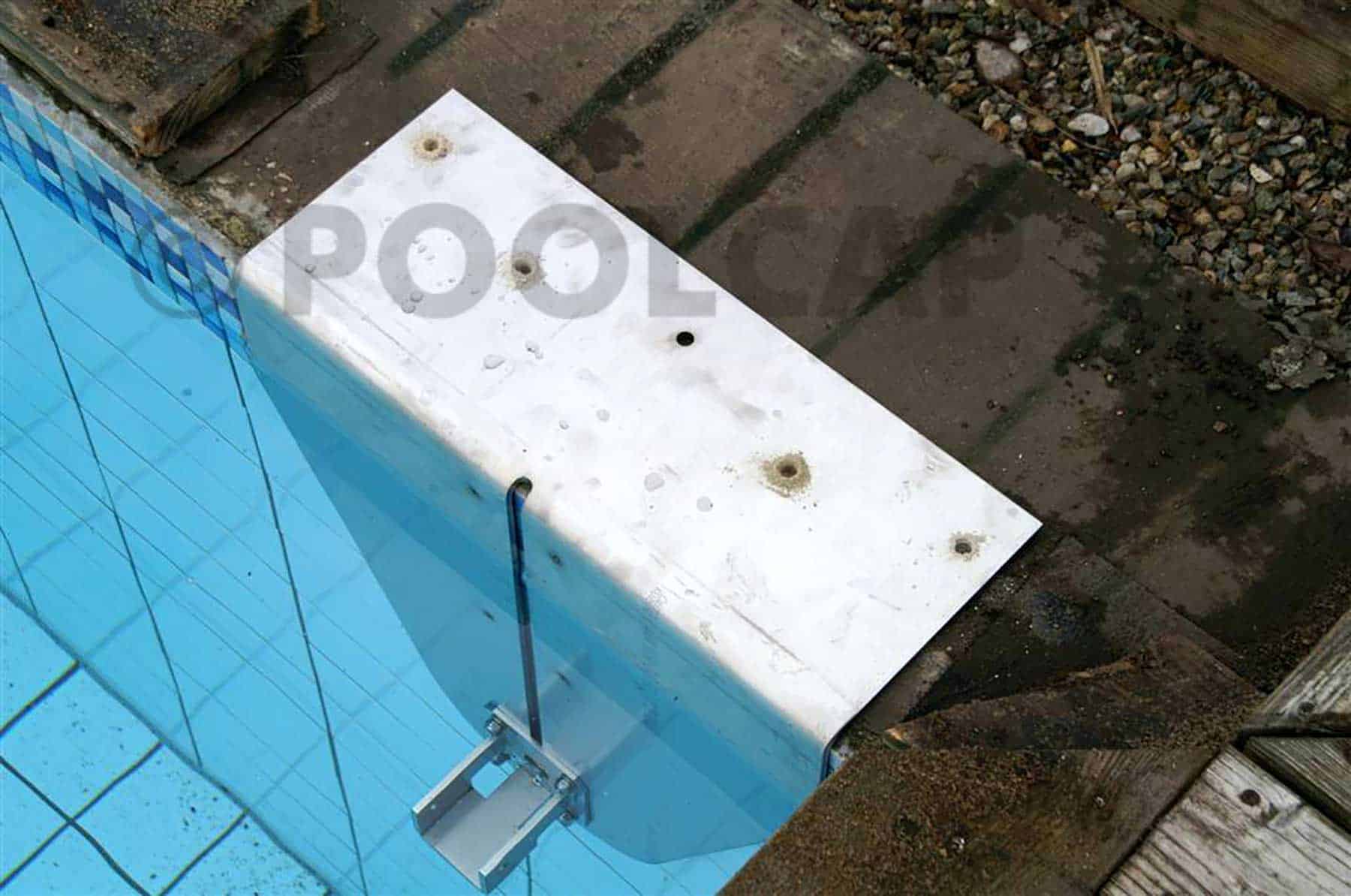

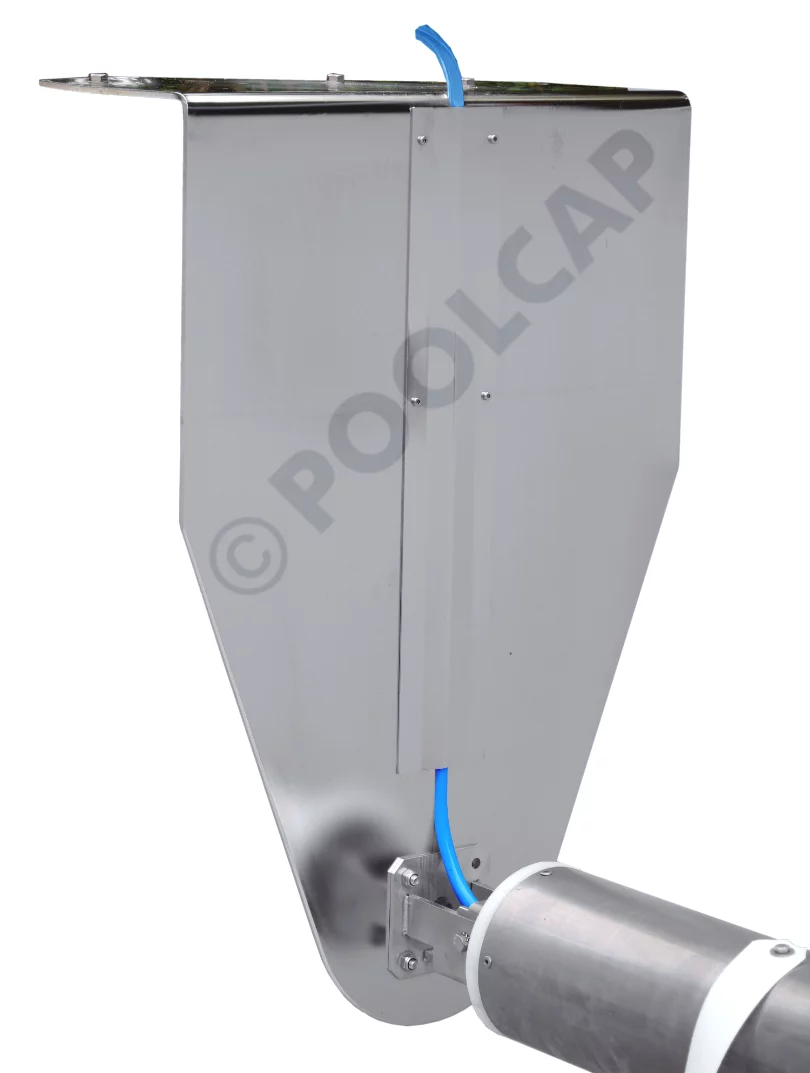

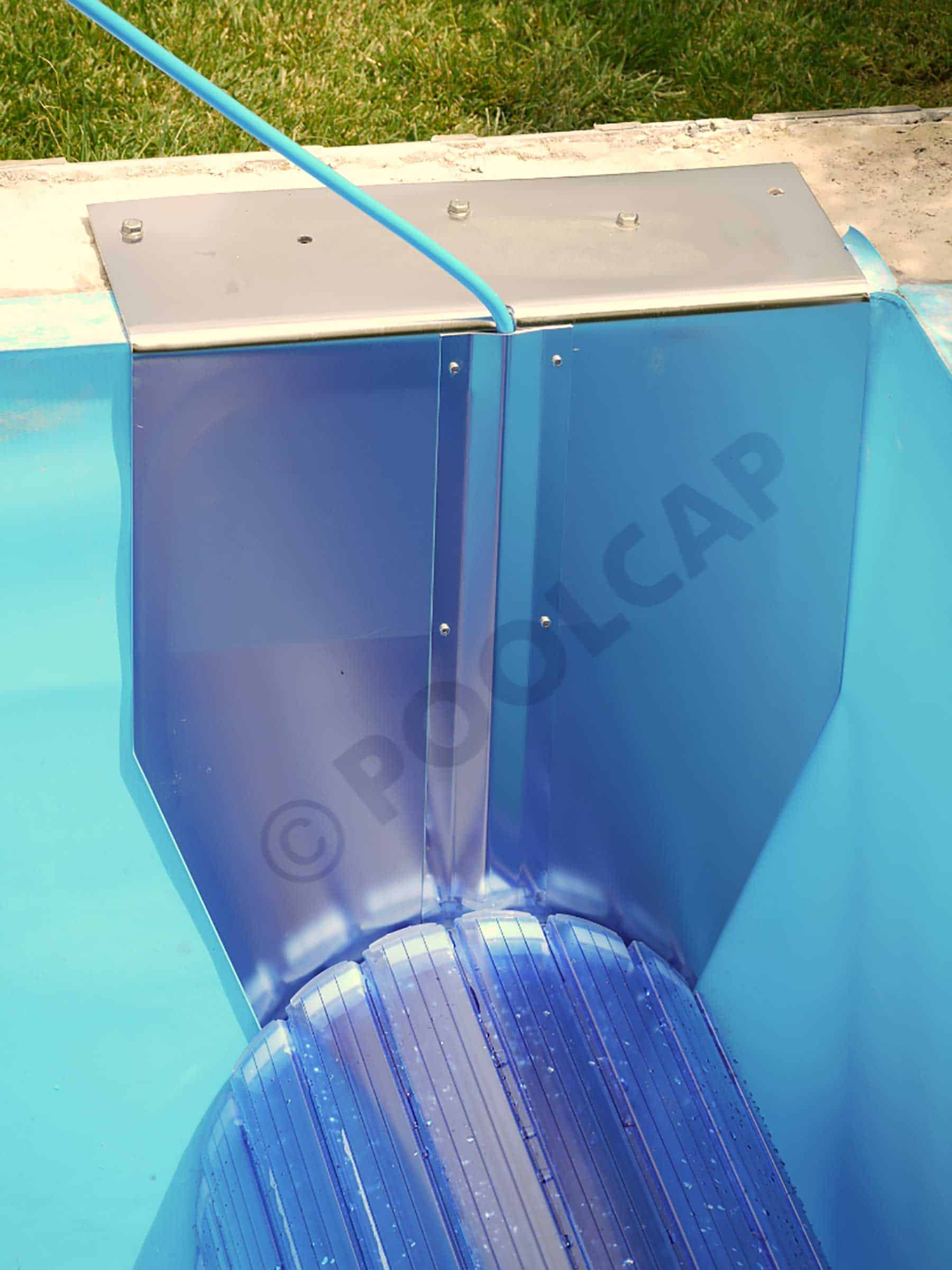

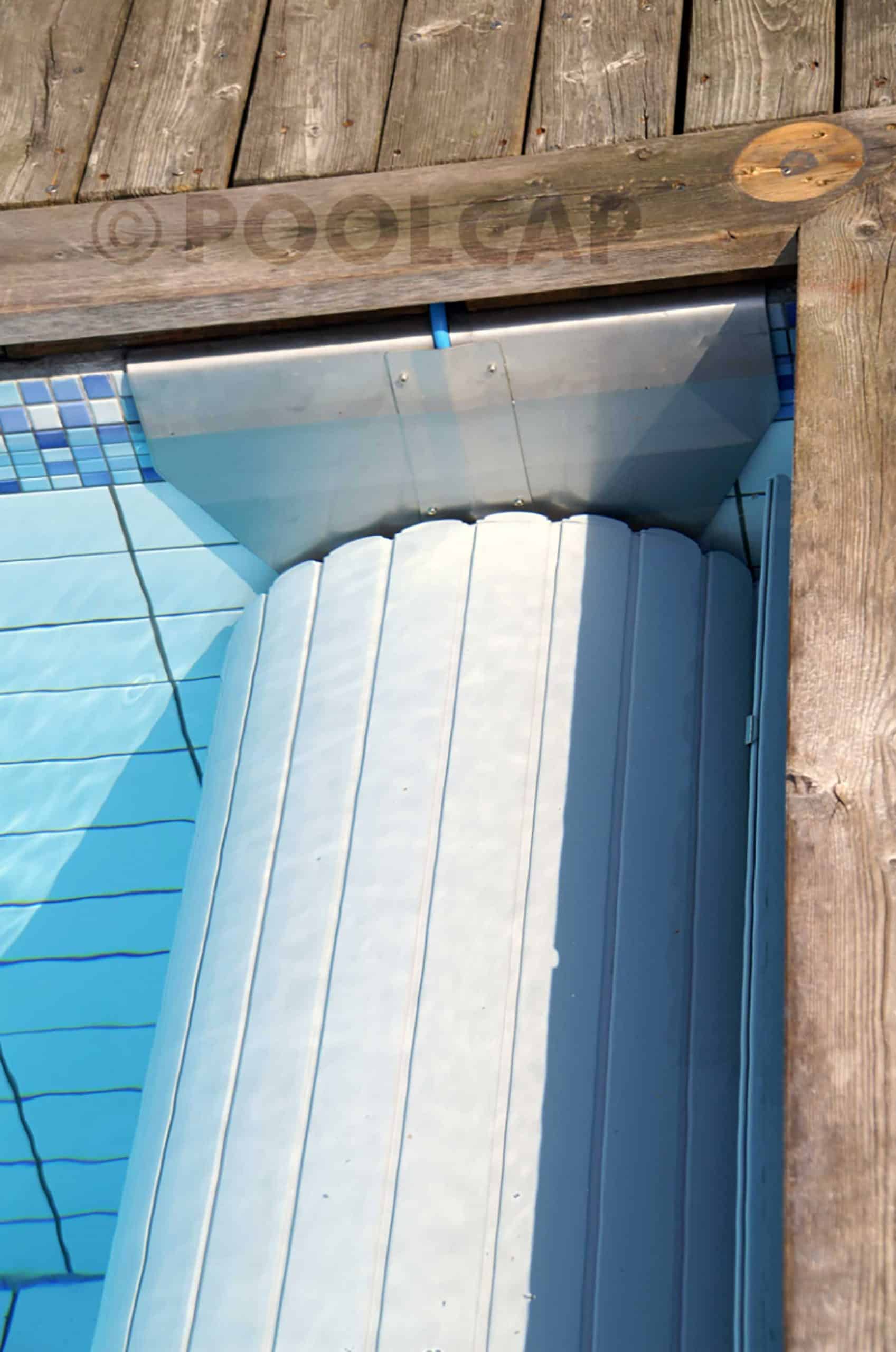

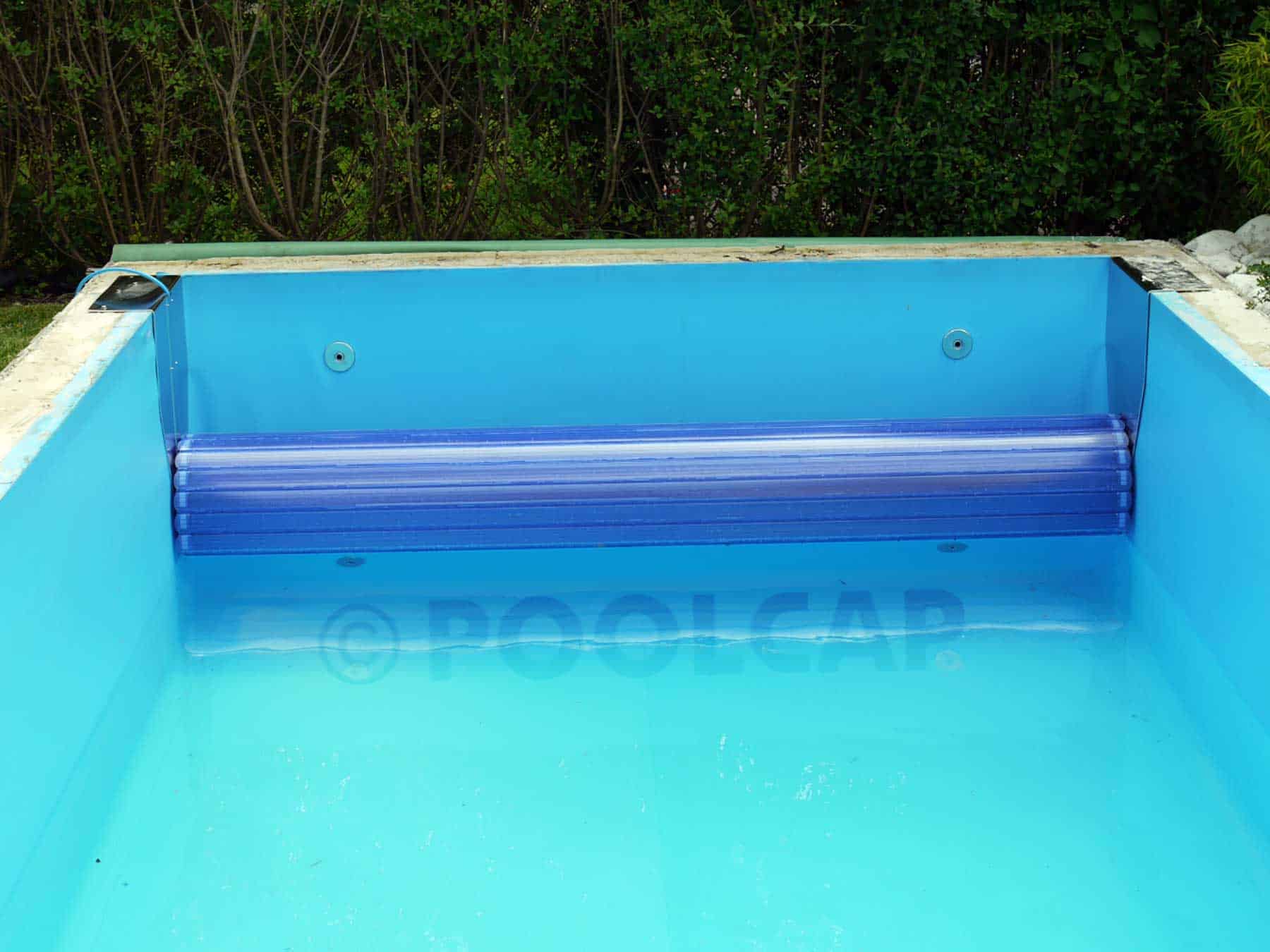

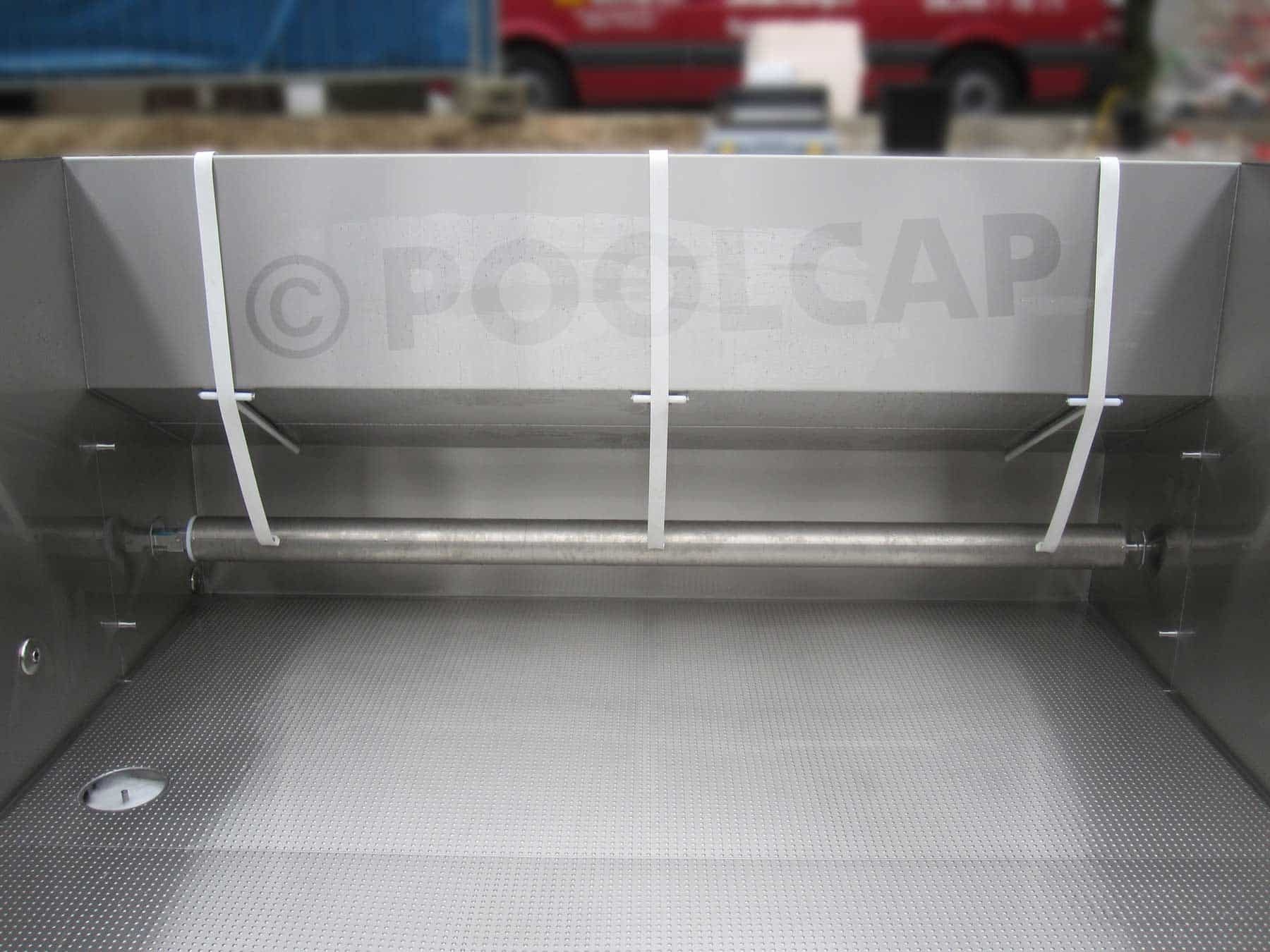

V4A Einbausatz zum nachträglichen Einhängen:
-
Besonders geeignet für einen nachträglichen Einbau ohne Bohrungen im Wasserbereich vornehmen zu müssen.
-
Die Halterungen können sowohl von oben, wie auch seitlich oberhalb der Wasserlinie befestigt werden.
-

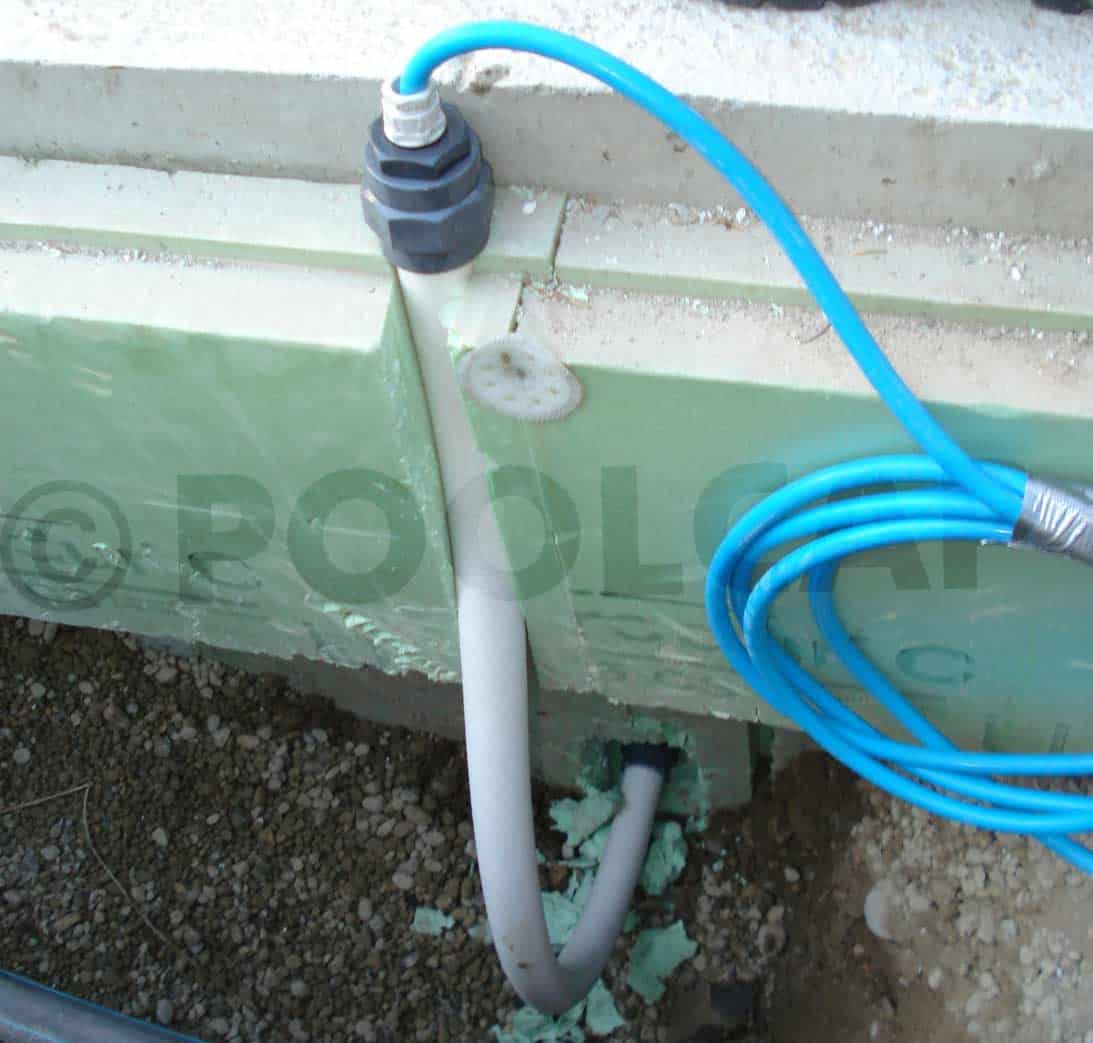

Die Kabelführung erfolgt unter dem Blech nach oben.
- Mit und ohne Winkel erhältlich, ohne Winkel kann auch nachträglich bei bestehenden Beckenrandsteinen einfach montiert werden.
Unterflur Retro

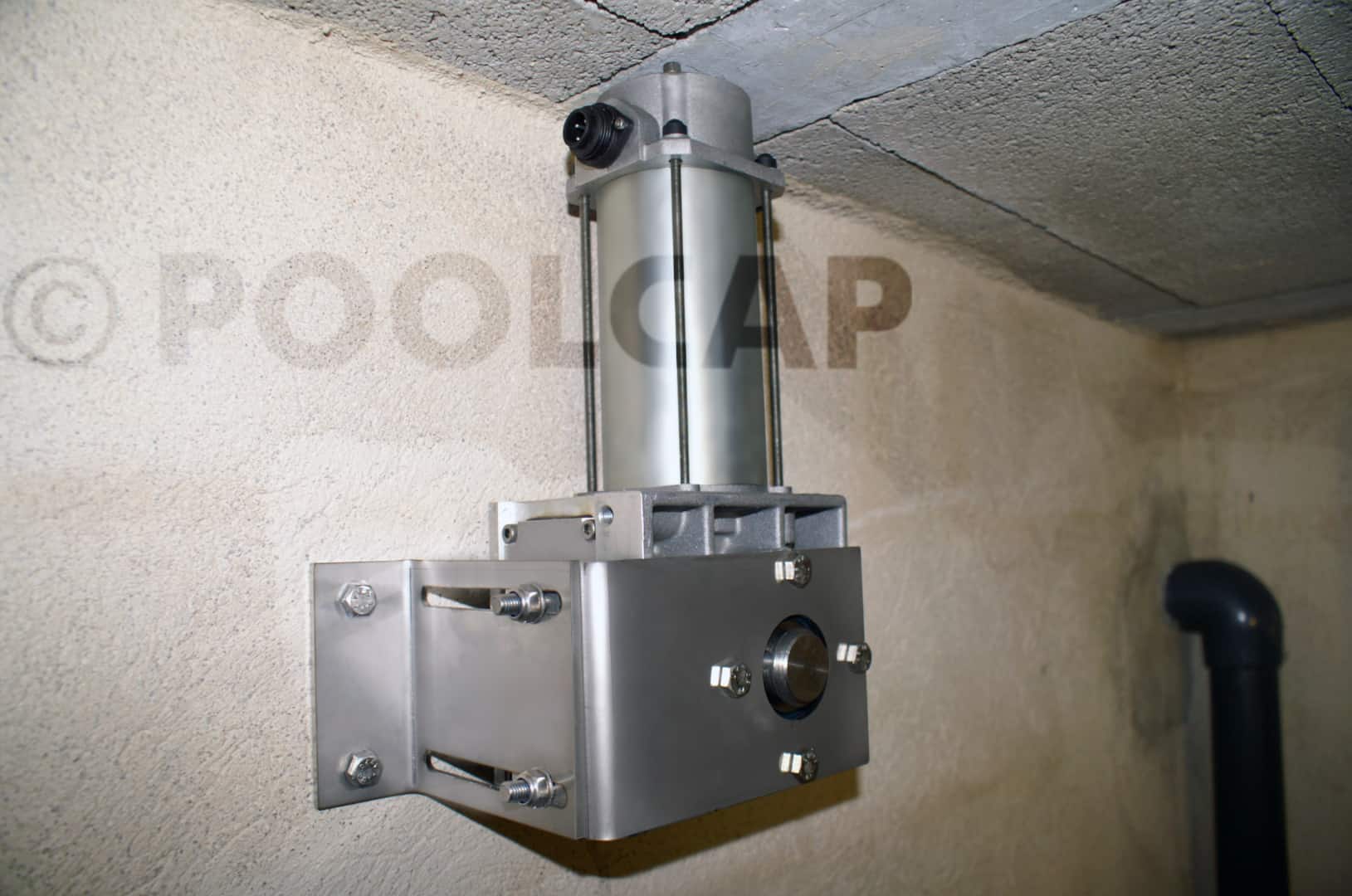

RETRO-Antrieb (außenliegender Antrieb):
Der Antrieb sitzt außerhalb des Beckens, entweder an der frei zugänglichen Außenwand oder in einem eigens dafür angesetzten Motorschacht.
Der Antrieb ist direkt über eine Mauerdurchführung mit der Rollo-Wickelwelle im Becken verbunden.
Die Mauerdurchführung kann direkt mit einbetoniert werden oder nachträglich über eine Kernlochbohrung eingebracht werden.
Die Mauerdurchführung ist absolut wasserdicht!
Ein Einbau ist einfach und daher auch in Eigenmontage möglich.
Diese Variante kann für nahezu alle Unterflur-Einbauvarianten verwendet werden.
Nutzen Sie die Vorteile eines außenliegenden Antriebes wenn dies baulich bedingt möglich ist. Außenligende Antriebe sind extrem wartungsfreundlich.

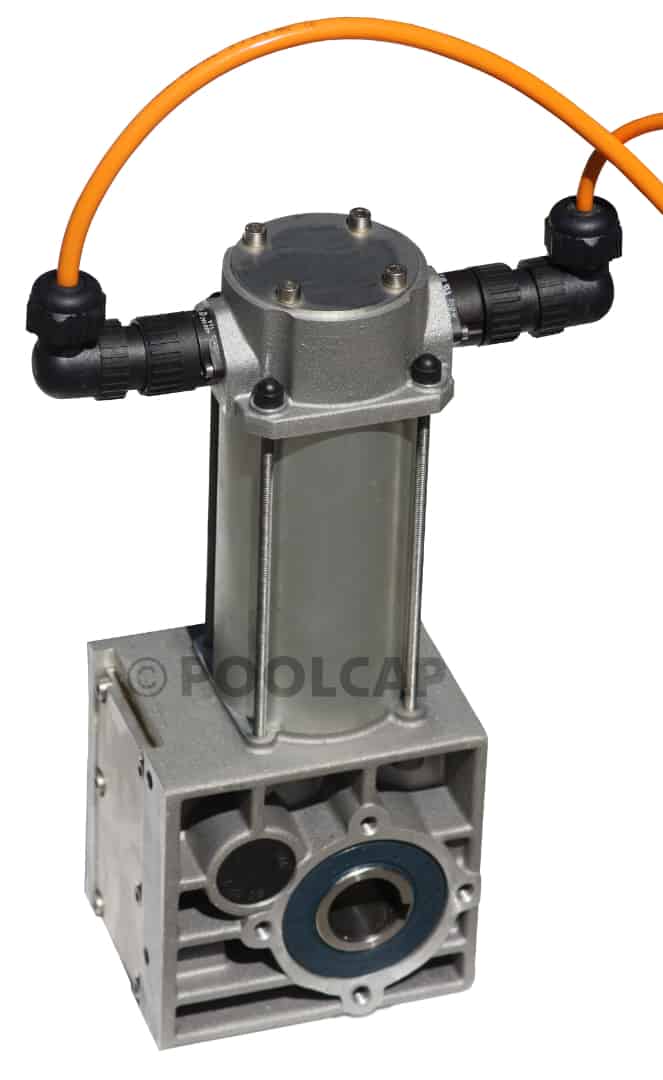

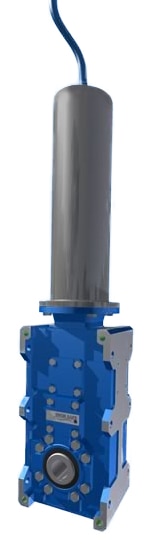

Die Antriebsmotoren:
Modernste Antriebstechnik der neuesten Generation.
Es stehen 3 Antriebsvarianten zur Verfügung
-
24 Volt Gleichstrom
-
Programmierung der Endpositionen über 3 Tasten
-
Ständige Kommunikation zwischen Motor & Steuerung
-
Die End-Positionen werden in einem EPROM gespeichert und können somit nicht verlaufen!
-
Konstante Drehzahl (Regelung über Feed Forward)
-
Softstart und Softstop Funktion
-
Überlastungsschutz
185 Nm
250 Nm
600 Nm

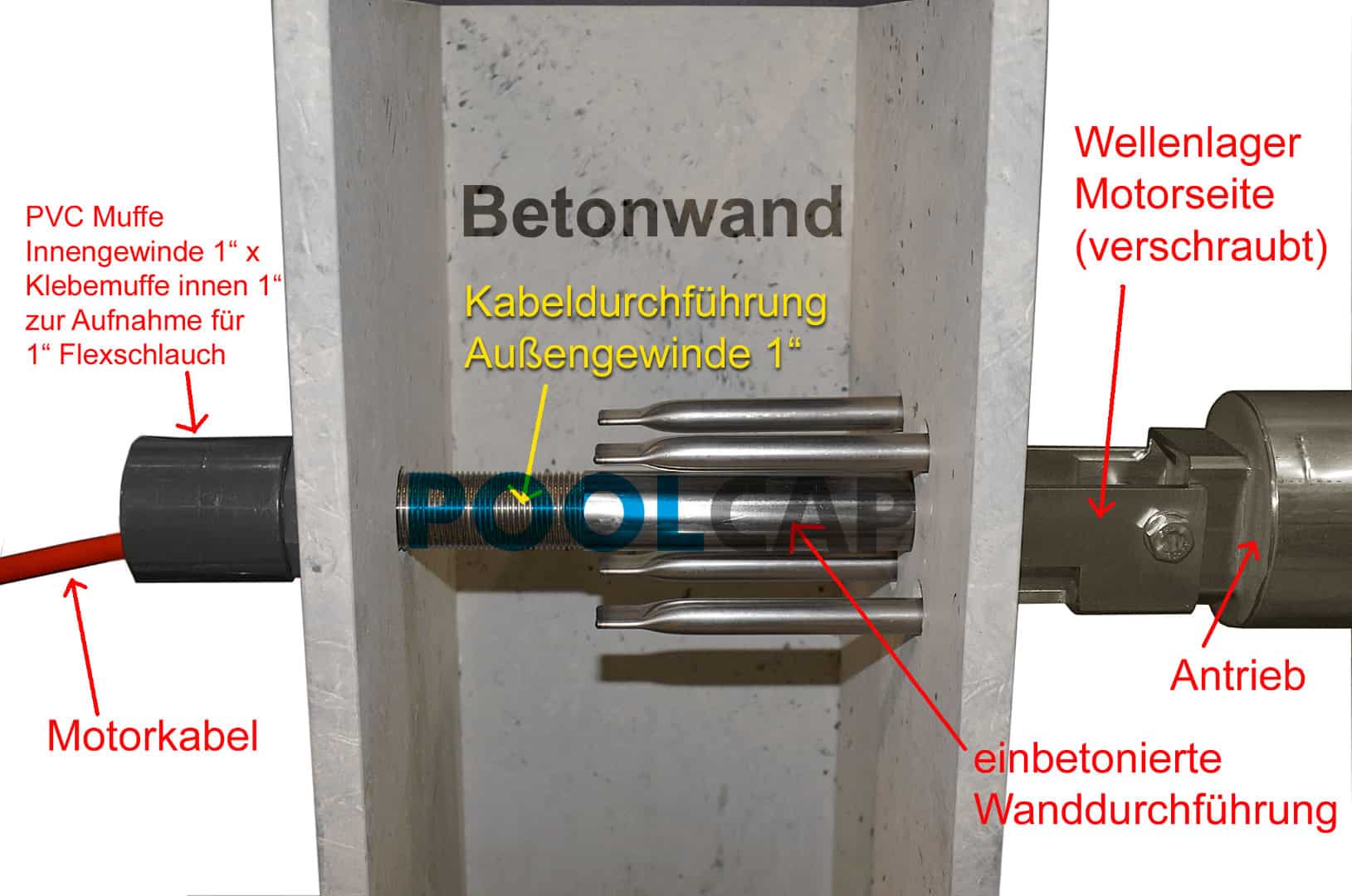

Mauerdurchführung Retro Transit:

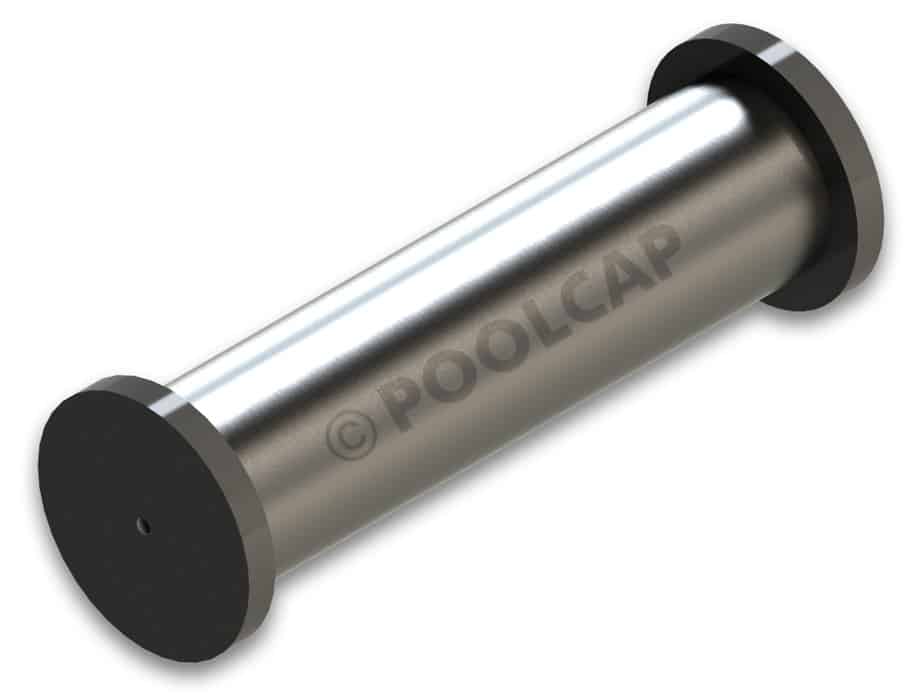

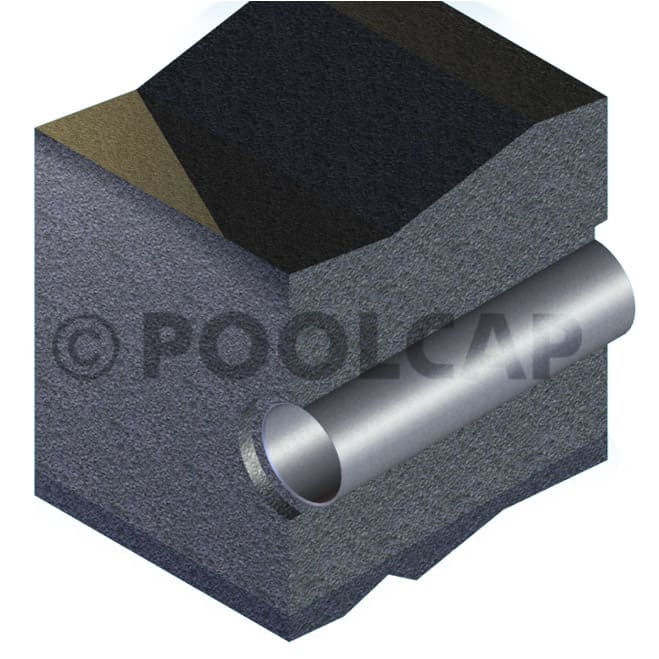

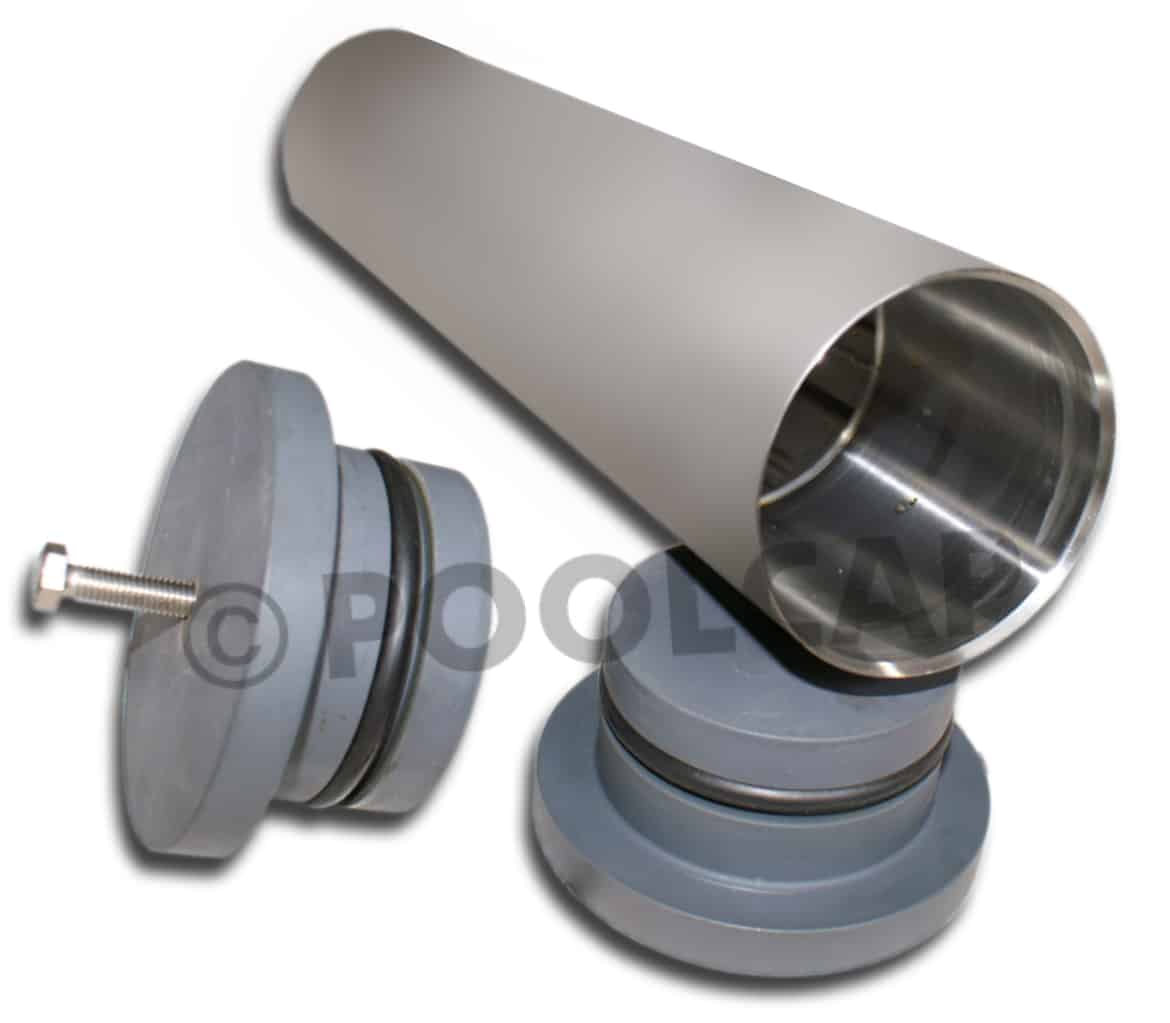

V4A Lagerhülse zum Einbetonieren mit Blindstopfen aus Kunststoff. Die Blindstopfen werden nach dem Betonieren durch die Wellenlager ersetzt.

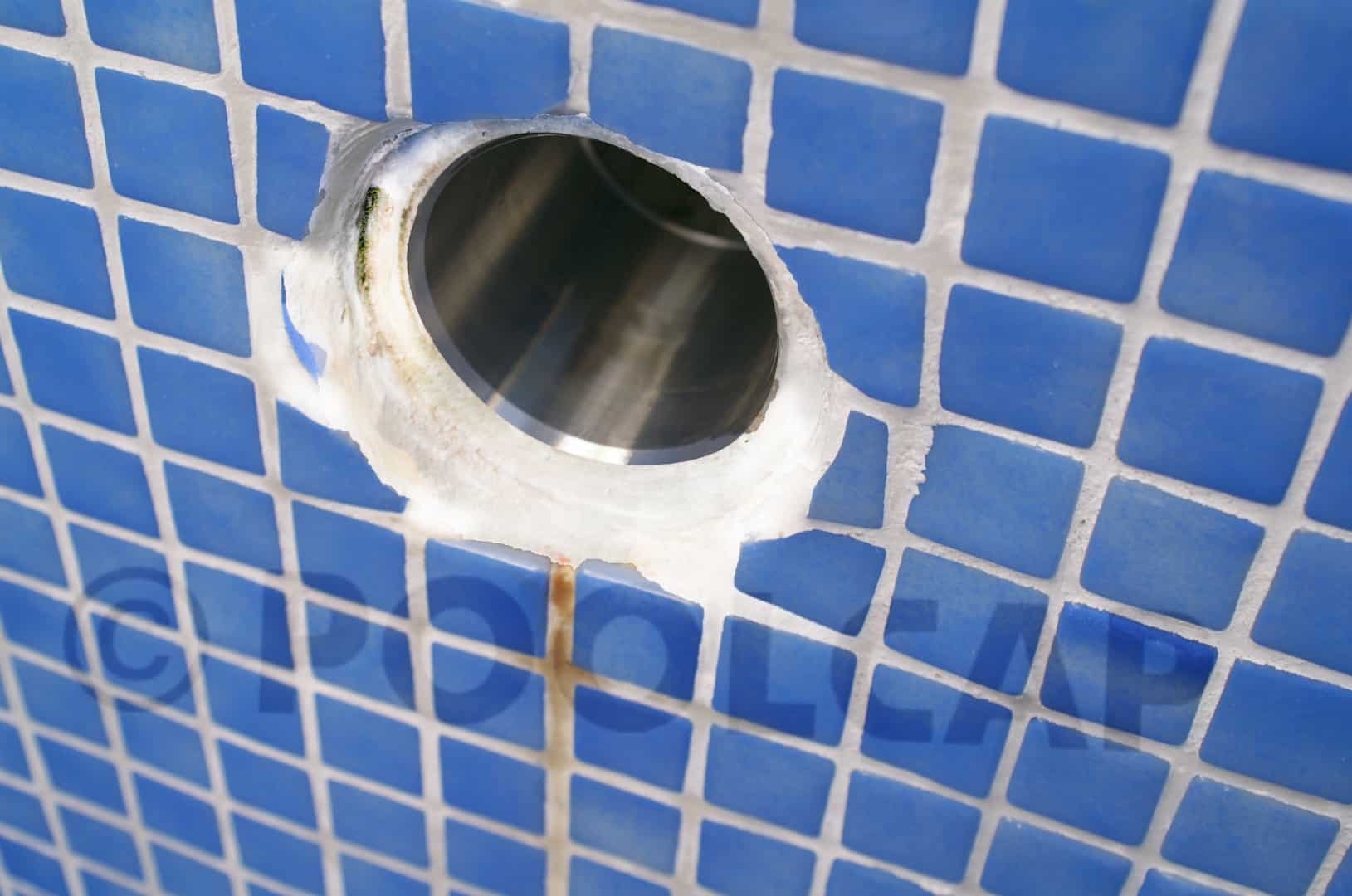

V4A Lagerhülse nach dem Einbetonieren ohne Blindstopfen.

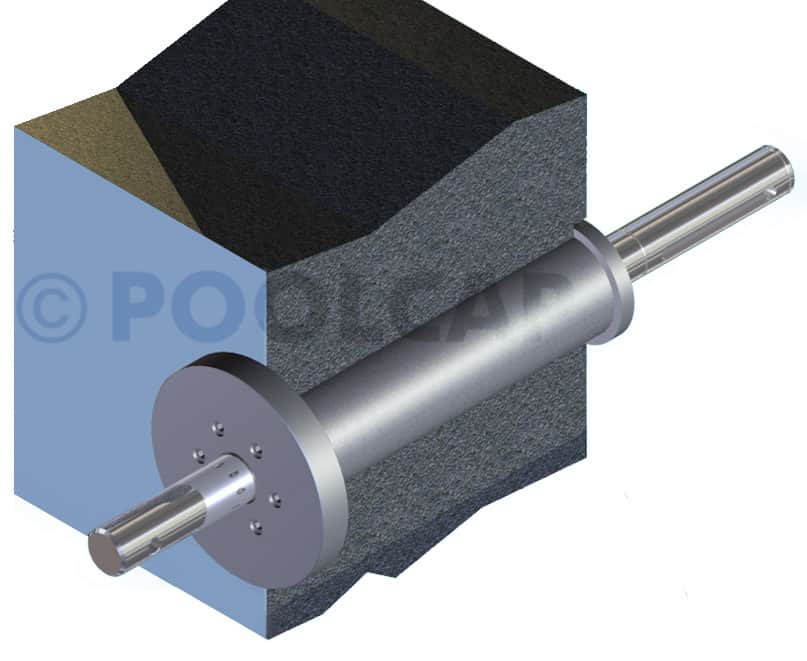

V4A Mauerdurchführung komplett.

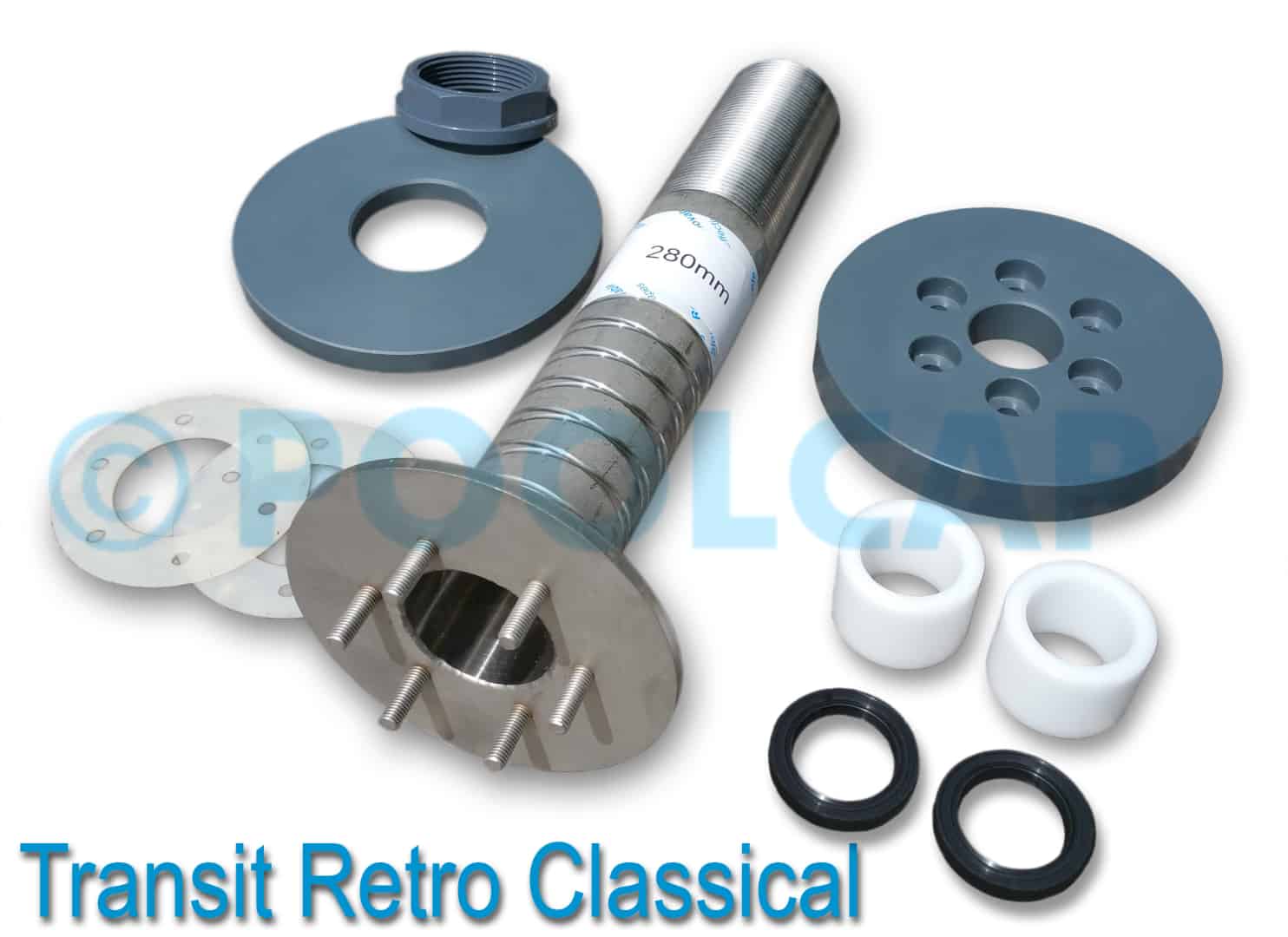

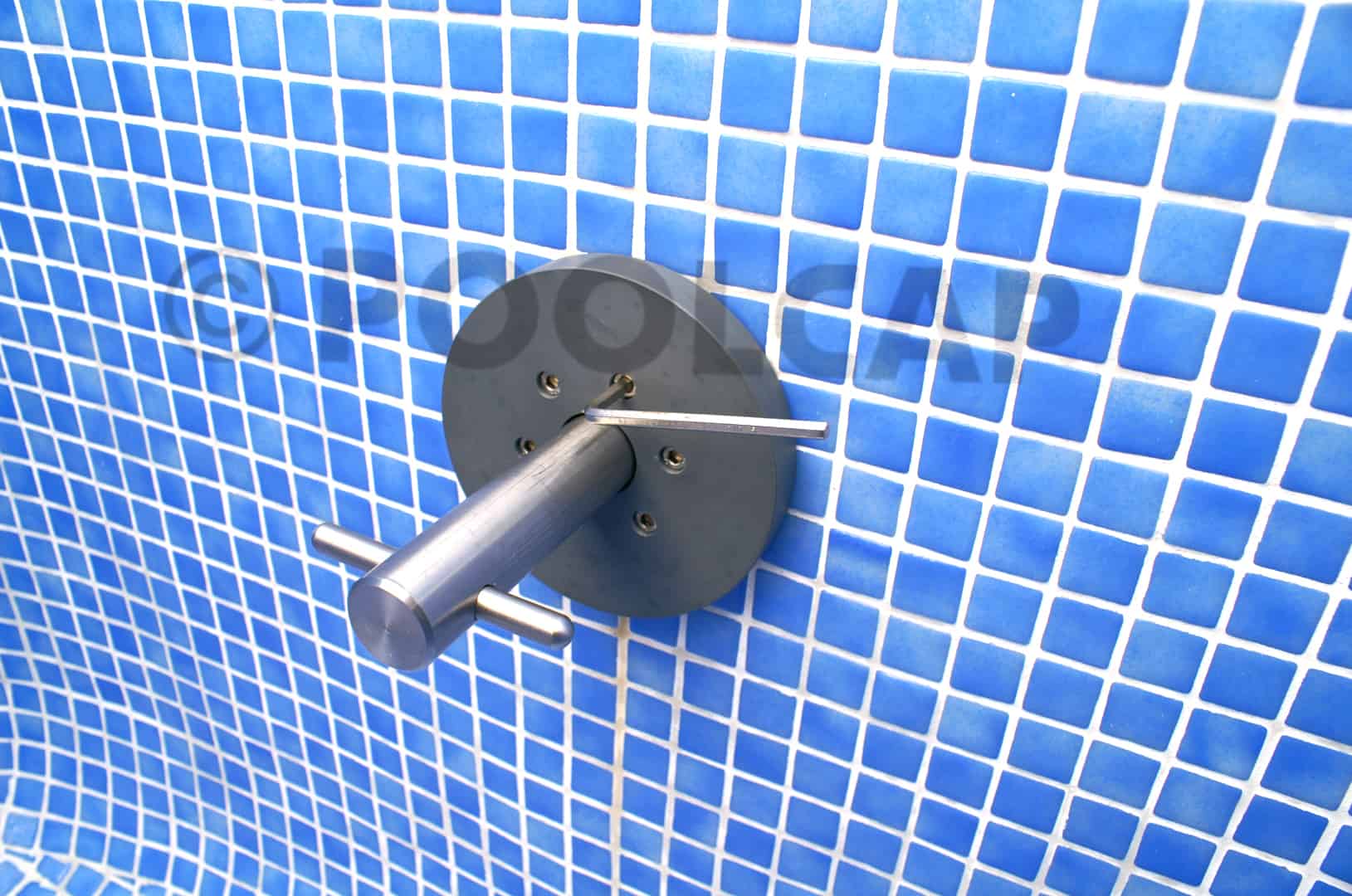

Mauerdurchführung Retro-Classical:
Mauerdurchführung classical mit Folienflansch, Motorwellenlagerung und Simmerringen.
Ansicht Motorseite/Außenwand
Ansicht Beckenseite
Bildergalerie: Unterwasserantrieb
